碳纤维作为一种兼具卓越力学性能与轻质化特性的先进纤维材料，在航空航天、汽车以及体育器材等诸多领域都有着广泛应用。为精准评估碳纤维材料的性能，对其单丝拉伸性能的了解至关重要。

本文深入探讨 ISO 11566:1996 标准的核心内容，涵盖横截面积测量与拉伸性能测试两方面，包括试样准备方法、试验装置要求及试验过程中的注意事项，旨在为碳纤维单丝的力学性能测试提供可靠方法与指导，助力提升碳纤维材料的质量与性能。一、测试标准本文依据 ISO 11566:1996 测试标准，该方法适用于取自复丝纱、股线、丝束、短纤维短纱、机织物、编织物和针织物的碳纤维单丝。二、测试仪器1. 万能拉力试验机：性能卓越，为测试提供稳定可靠的动力源。 2. 橡胶涂层夹齿：确保对试样的夹持牢固且不会对试样造成过度损伤。 3. 胶带：用于将单丝临时固定在支架上，无特殊要求。 4. 显微镜或激光衍射仪：精确测量单丝的尺寸参数。 5. 试验条件：速度控制方式为位移速度；试验温度为室温；加载试验速率为 1mm/s；传感器容量为 1N；夹齿类型为 1N 橡胶涂层夹齿；夹齿距离为 25mm。三、试验内容 1. 试样的制备和安装   - 准备不同长度槽的试样架，以生产不同标距的试样。这些安装件应采用相同材料，仅在总长度和槽长上有所不同，如准备槽长为 5mm、10mm、20mm、30mm、40mm 等的安装件，每个槽长至少准备三个，且确保每个槽长的误差在±0.5 毫米以内。   - 至少准备 20 个试样，以便对每个报告结果进行 20 次测量。若存在尺寸不合适的情况，可采用 ISO 10548 中规定的溶剂萃取、化学消化或热解方法去除。   - 试样安装在由薄纸、柔性金属或塑料制成的板材上，板材带有长度为 25 毫米±0.5 毫米的槽。板材应尽可能薄，以减少试样在夹具处的错位，建议厚度为 0.1 毫米。同时，使用适合的环氧树脂、松香或密封蜡作为粘合剂，将单丝牢固地粘合到安装件上。2. 横截面积的测量   - 准备工作：     - 确保实验室环境满足测试要求，包括对温度和湿度的精准控制。     - 仔细检查并校准测试设备，确保其处于正常工作状态。     - 准备好所需的样品和测量工具，如显微镜或激光衍射仪。   - 样品准备：     - 精心挑选一根具有代表性的碳纤维单丝作为样品。     - 若横截面积在纤维束或丝束内变化较大，务必选取具有一致横截面积的长丝作为测量样品。   - 横截面积测量：     - 方法一：横向切割试样的显微测定。借助显微镜观察并测量切割横截面的形状和尺寸，进而根据测得的横截面形状计算横截面积。     - 方法二：根据纱线密度和线密度计算。通过纱线的数量、纱线的密度和线密度来计算横截面积。     - 方法三：直径测定并计算。使用光学显微镜或激光衍射仪测量单丝的直径，再根据测得的直径计算横截面积。   - 数据记录和分析：准确记录测得的横截面积值。若纤维束或丝束内横截面积变化较大，可使用相同的样品进行拉伸性能测试。

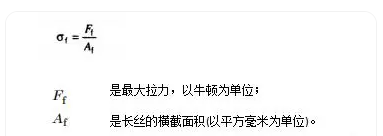

  - 注意事项：在测量横截面积时，务必小心操作，以免损坏碳纤维单丝。根据实际情况选择合适的测量方法，确保准确性和可重复性。3. 拉伸性能的测试流程   - 准备工作：     - 确保实验室环境符合要求。     - 检查拉力试验机并设置横梁速度在 1mm/min 和 5mm/min 之间。   - 样品准备：     - 将碳纤维单丝试样放置在支架中心，用胶带将一端固定到支架上。     - 轻轻拉伸样品穿过支架，并用胶带将另一端固定到安装件的另一端。     - 在安装槽的每一端滴一滴粘合剂，将样品牢固粘合到位。   - 试验设置：将试样与拉力试验机的加载轴对齐，并夹紧夹具。   - 安全处理：     - 在施加负载之前，在安装件未受力的情况下，切割或烧穿安装件的两侧。若使用燃烧方法，需小心避免将样品暴露在火焰中，以保护碳纤维样品的完整性。   - 开始测试：启动记录设备，以设定的横梁速度加载试样，持续加载直至试样失效。   - 结果处理：若试样在夹具内失效，丢弃结果，并使用新的试样重复测试。4. 结果的计算   - 抗拉强度公式：

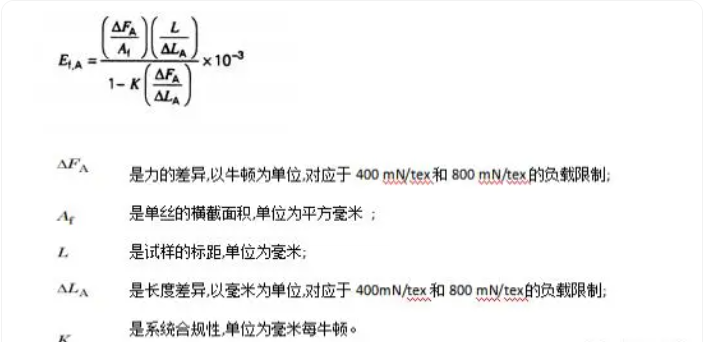

  - 拉伸弹性模量公式 A：

  - 拉伸弹性模量公式 B：

结论：在碳纤维单丝的力学性能测试中，通过同时测量横截面积和拉伸强度，可将力 - 伸长率曲线转化为应力 - 伸长率曲线。即利用单丝的横截面积和拉伸强度数据，计算出对应的应力值，并与伸长率数据相对应，从而得到应力 - 伸长率曲线。 以上便是碳纤维单丝试样拉伸性能测试的详细内容，希望能为大家带来帮助。若您还想了解碳纤维加固拉拔检测、纤维单丝拉伸强度测试标准、碳纤维受力方向、碳纤维布拉拔强度标准和单丝拉伸实验等问题，欢迎关注我们，也可给我们私信和留言，检卓技术团队将为您免费解答。
