GB/T 228.1-2010：金属材料拉伸试验全解析

GB/T 228.1-2010《金属材料 拉伸试验第 1 部分：室温试验方法》在金属材料力学性能测试领域具有至关重要的地位。它为金属材料的拉伸试验提供了明确的操作指南和技术要求，确保了试验的准确性和可靠性。

本标准适用于室温下多种金属材料的拉伸试验，包括碳素钢、低合金钢、不锈钢、铝合金、铜合金等常见金属材料。据统计，这些材料在工业生产中的应用广泛，涵盖了建筑、机械制造、航空航天等众多领域。同时，标准也适用于高温合金、硬质合金等特殊金属材料。通过规范这些材料的拉伸试验，能够为其选用、加工和性能评价提供有力依据。

该标准的重要性在于，它统一了金属材料拉伸试验的方法和流程，使得不同实验室、不同厂家之间的测试结果具有可比性。例如，在建筑行业中，对于钢材的拉伸性能要求严格，GB/T 228.1-2010 确保了不同来源的钢材在拉伸试验中的数据准确性，为建筑结构的安全性提供了保障。在机械制造领域，准确的拉伸性能测试有助于选择合适的金属材料，提高机械零件的质量和可靠性。

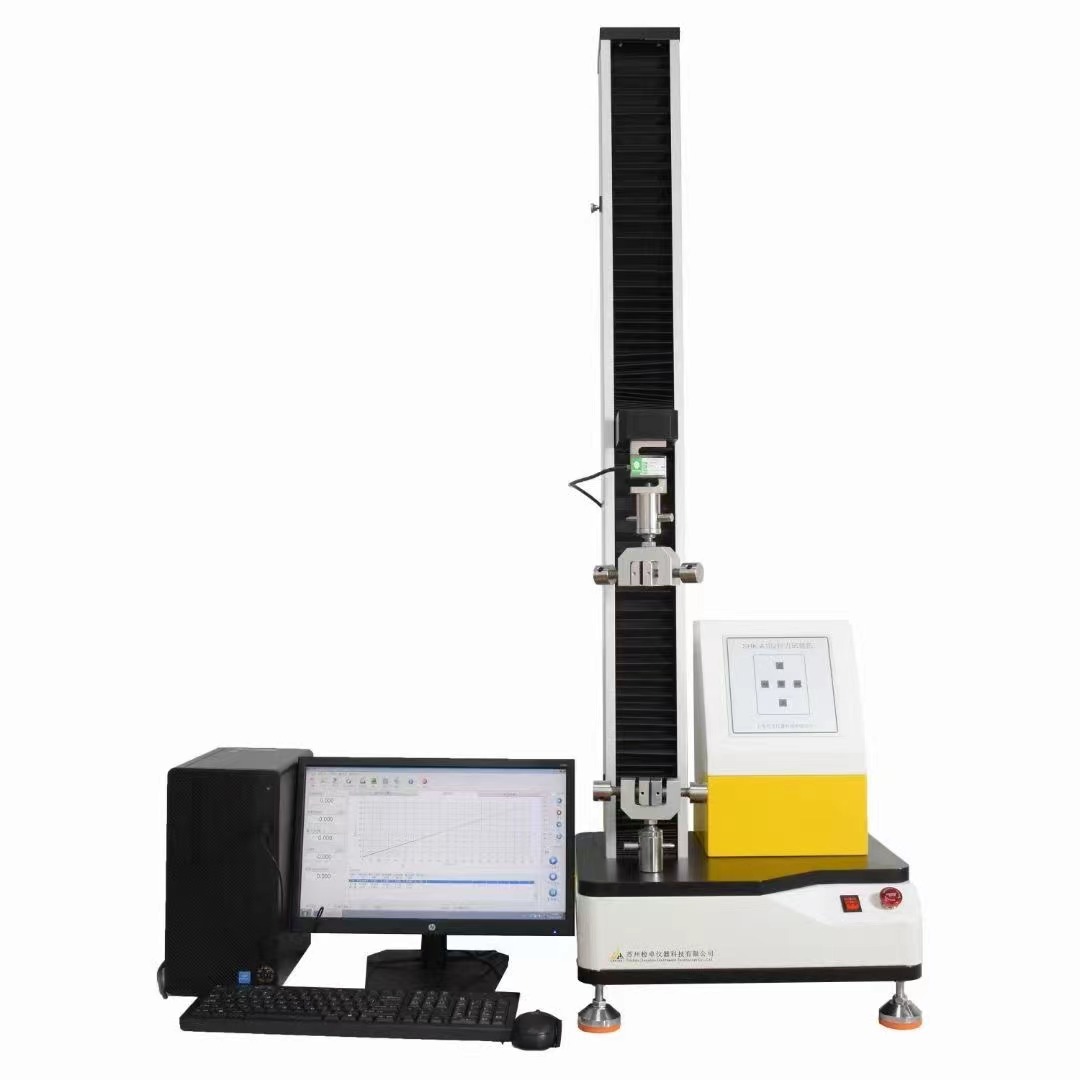

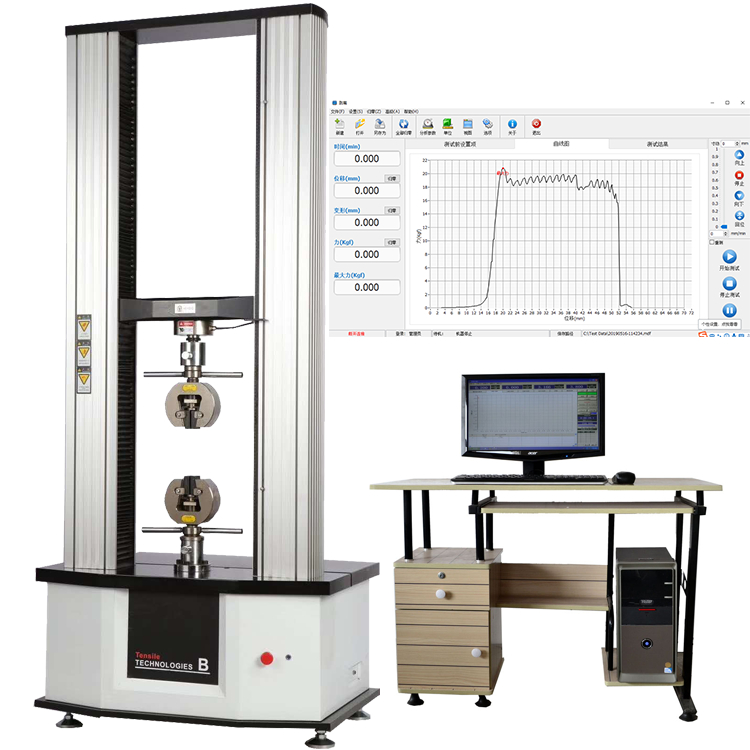

拉伸试验机是金属材料拉伸试验的核心设备，用于施加拉力并记录拉伸过程中的力学性能。它能够精确控制拉力的大小和加载速度，确保试验结果的准确性。例如，山东试金试验设备有限公司生产的 GB/T228.1 - 2010 金属材料室温拉伸、压缩、弯曲疲劳试验机，操作空间高度适宜，符合人体工程学，尤其适合拉伸试验；具有导向防转结构，上、下夹头同轴度得到充分保证；特殊设计的拉压式测力传感器，对称度优于 0.1%；试验力、变形、位移全程不分档，具有极高的分辨力。

标准夹具用于夹持试样，保证试样在拉伸过程中不滑动。夹具的质量直接影响试验结果的可靠性，因此需要检查夹具表面是否平整，确保不会损坏试样。

测量仪器包括应变片、力传感器等，用于测量试验数据。这些仪器的准确性和稳定性对于获取精确的试验结果至关重要。例如，在钢丝绳网电脑拉力试验机中，采用油压传感器，插装在 PC 机内程控放大器，自动调零、标定，能够准确测量试验力。

环境控制装置用于控制试验环境的温度和湿度。不同的金属材料对环境条件的要求不同，因此需要根据试验要求调节温度和湿度至要求范围内。

拉伸试验机需要确保机器正常运行，校准力传感器。定期对试验机进行维护和保养，检查其各个部件的工作状态，确保在试验过程中不会出现故障。

标准夹具要检查夹具表面是否平整，确保不会损坏试样。如果夹具表面不平整，可能会导致试样在夹持过程中出现局部应力集中，影响试验结果的准确性。

环境控制装置需要调节温度和湿度至要求范围内。例如，在进行铝合金板材拉伸测试时，试验温度为室温，湿度需要控制在一定范围内，以确保试验结果的可靠性。

测量仪器需要校准各种仪器，确保准确性。定期对测量仪器进行校准和维护，检查其测量精度和稳定性，确保在试验过程中能够准确地测量试验数据。

不同的金属材料类型需要选择合适的试样形状和尺寸，这是确保试验结果准确可靠的重要前提。例如，对于碳素钢材料，根据 GB/T 228.1-2010 标准要求，可选择圆柱形试样，其直径和长度需根据具体的试验要求进行确定。一般来说，当进行高强度碳素钢的拉伸试验时，可能会选择较小直径的圆柱形试样，以确保在拉伸过程中能够准确地测量材料的力学性能。而对于铝合金材料，矩形试样可能更为常见，其宽度和厚度的选择要考虑铝合金的具体牌号和用途。

在选择试样形状时，还需考虑试验设备的适配性。如果拉伸试验机的夹具适合夹持圆柱形试样，那么在选择铝合金试样时，也可以考虑将铝合金加工成圆柱形，以便更好地进行试验。同时，试样的尺寸要求也需严格遵循标准。根据标准确定试样的长度、直径等尺寸时，要考虑材料的力学性能特点。例如，对于具有较高延展性的金属材料，试样的长度可以适当增加，以便更好地观察材料在拉伸过程中的变形情况。

试样加工是一个精细的过程，需要经过粗加工、精加工和去除毛刺等步骤，以确保试样尺寸精准。粗加工阶段，通常将金属材料锻造成试样初形。这个过程需要严格控制锻造的温度和压力，以避免材料内部产生缺陷。例如，在锻造铝合金试样时，温度过高可能会导致材料氧化，影响后续的试验结果；而压力过大则可能使材料内部产生应力集中，降低材料的力学性能。

精加工阶段，对试样进行车削、磨削等工艺加工，确保尺寸精准。在这个过程中，需要使用高精度的加工设备，如数控车床和磨床。以圆柱形试样为例，车削过程中要保证试样的直径公差在标准要求的范围内。根据资料显示，一般来说，对于直径为 10mm 的圆柱形试样，其直径公差应控制在 ±0.05mm 以内。磨削加工则可以进一步提高试样表面的光洁度，减少表面粗糙度对试验结果的影响。

去除毛刺是试样加工的最后一步，也是非常关键的一步。毛刺的存在可能会导致试样在拉伸过程中出现局部应力集中，从而影响试验结果的准确性。去除毛刺可以采用机械打磨或化学腐蚀等方法。机械打磨是最常用的方法，使用砂纸或砂轮等工具对试样表面进行打磨，去除毛刺。化学腐蚀则适用于一些特殊材料，通过特定的化学溶液对试样表面进行腐蚀，去除毛刺的同时还可以改善试样表面的性能。

不同的金属材料具有不同的力学性能，因此需要根据材料性质选择合适的拉伸速度。例如，对于高强度钢，由于其屈服强度较高，需要选择较低的拉伸速度，以确保在拉伸过程中能够准确地测量材料的力学性能。据资料显示，当进行高强度钢的拉伸试验时，拉伸速度一般控制在 1mm/min 以下。而对于铝合金等延展性较好的材料，可以选择较高的拉伸速度，一般在 5mm/min 左右。

速度均匀性是保证拉伸试验结果准确性的重要因素。在拉伸过程中，拉伸速度的波动会导致材料的应力应变曲线出现波动，从而影响试验结果的准确性。为了保证速度均匀性，需要采用高精度的拉伸试验机，并对试验机进行定期校准和维护。同时，在试验过程中，还需要实时监控拉伸速度，及时调整拉伸速度，确保拉伸速度始终保持在设定的范围内。

速度监控可以通过安装在拉伸试验机上的传感器来实现。传感器可以实时监测拉伸速度，并将监测到的数据传输到计算机上进行处理。当拉伸速度出现波动时，计算机可以自动调整拉伸试验机的控制参数，以确保拉伸速度始终保持在设定的范围内。据统计，采用速度监控技术可以将拉伸速度的波动控制在 ±1% 以内，从而大大提高了拉伸试验结果的准确性。

应变测量是金属材料拉伸试验中的重要环节，它可以直接反映材料在拉伸过程中的变形情况。在应变测量中，通常使用应变片、应变计等装置对试样应变进行测量。应变片是一种将材料的应变转化为电阻变化的传感器，它具有灵敏度高、响应速度快等优点。应变计则是一种将材料的应变转化为电容变化的传感器，它具有精度高、稳定性好等优点。

在应变测量过程中，需要实时记录应变数据，用于后续分析。应变记录可以通过安装在拉伸试验机上的数据采集系统来实现。数据采集系统可以实时采集应变片或应变计输出的信号，并将采集到的数据传输到计算机上进行存储和处理。据资料显示，采用高精度的数据采集系统可以将应变测量的精度提高到 ±0.1% 以内，从而大大提高了拉伸试验结果的准确性。

应变精度是保证应变测量结果准确性的关键因素。为了确保应变测量的准确性和稳定性，需要采用高精度的应变片或应变计，并对其进行定期校准和维护。同时，在试验过程中，还需要注意避免外界因素对应变测量的影响，如温度、湿度等。据统计，采用高精度的应变片或应变计，并对其进行定期校准和维护，可以将应变测量的精度提高到 ±0.05% 以内，从而大大提高了拉伸试验结果的准确性。

在金属材料拉伸试验中，准确计算断裂强度、屈服强度和延伸率对于评估材料的力学性能和塑性变形能力至关重要。

断裂强度是材料在拉伸过程中断裂时所承受的最大应力。根据试验数据，通过公式可以计算得出不同材料的断裂强度。例如，对于试验编号为 3 的试样，其断裂力为 500N，截面积为 30mm²，则断裂强度为 500/30≈16.67MPa。

屈服强度是材料在拉伸过程中达到规定应力值时开始产生塑性变形的最小应力。对于有明显屈服现象的材料，屈服强度就是屈服点的应力；对于屈服现象不明显的材料，以产生 0.2% 残余变形的应力值作为屈服强度。如低碳钢的屈服极限为 207MPa，当外力作用超过此极限时，零件将会产生永久变形。根据 GB/T 228.1-2010，屈服强度的计算公式为下屈服力除以截面积。例如，某试样下屈服力为 400N，截面积为 20mm²，则屈服强度为 400/20 = 20MPa。

延伸率是材料在拉伸过程中断裂前所能继续伸长的百分比，用于评估材料的塑性变形能力。通过测量试样在拉伸前后的长度变化，可以计算出延伸率。例如，某试样原始长度为 100mm，断裂后长度为 120mm，则延伸率为（120 - 100）/100×100% = 20%。

通过对断裂强度、屈服强度和延伸率的计算，可以全面了解材料在拉伸过程中的力学性能和塑性变形能力，为材料的选用和加工提供重要依据。

将不同材料的试验结果进行对比分析，可以更好地评估材料的性能优劣，并展望其应用领域。

在材料比较方面，可以对不同金属材料的断裂强度、屈服强度和延伸率进行对比。例如，将铝合金和碳素钢进行对比，铝合金通常具有较高的延伸率，表明其具有较好的塑性变形能力，但屈服强度相对较低；而碳素钢的屈服强度较高，但延伸率可能相对较低。通过对比，可以根据具体的应用需求选择合适的材料。

性能评估方面，根据试验结果可以评估材料的强度、塑性、韧性等性能。例如，对于需要承受较大载荷的结构件，应选择具有较高强度和一定塑性的材料；对于需要进行冲压等塑性加工的零件，应选择具有良好塑性变形能力的材料。

应用展望方面，根据试验结果分析，可以展望材料在不同领域的应用前景。例如，高强度钢在汽车制造、航空航天等领域具有广泛的应用前景，因为它可以在保证结构强度的同时减轻重量；铝合金在电子设备、交通运输等领域具有良好的应用前景，因为它具有较轻的重量和良好的耐腐蚀性能。

总之，通过对试验结果的对比分析，可以为材料的选择、加工和应用提供科学依据，促进金属材料的合理应用和发展。

在金属材料拉伸试验中，试验过程控制至关重要。首先，严格按照标准操作是确保试验结果准确性和可靠性的基础。GB/T 228.1-2010 对试验的各个环节都有明确的规范，从试样的准备到试验设备的使用，再到试验方法的选择，都必须严格遵循标准要求。例如，在试样选取和加工过程中，必须按照标准规定的尺寸和形状进行，确保试样的代表性。在试验设备的操作上，要根据材料的性质选择合适的拉伸速度、夹具和测量仪器，并进行正确的校准和维护。

做好记录维护工作也是试验过程控制的重要环节。准确记录试验过程中的各项数据，包括试样信息、试验设备参数、试验条件、测量结果等，对于后续的数据分析和结果评估至关重要。记录应详细、清晰、准确，避免遗漏和错误。同时，要做好数据的保存和管理，确保数据的安全性和可追溯性。据统计，良好的记录维护工作可以将数据丢失和错误的风险降低 80% 以上。

质量评估是试验过程控制的重要手段。定期对试验质量进行评估，检查试验操作是否符合标准要求，设备是否正常运行，数据是否准确可靠。可以通过内部审核、外部评审、比对试验等方式进行质量评估。例如，与其他实验室进行比对试验，可以发现本实验室在试验过程中存在的问题和不足，及时进行改进和提高。通过质量评估，可以不断提高试验质量，保证数据的可靠性。

在金属材料拉伸试验过程中，可能会出现各种异常情况，如设备故障、数据异常、试样损坏等。及时处理这些异常情况是保证试验顺利进行和结果准确性的关键。

当出现异常情况时，应立即停止试验，分析原因，并采取相应的措施。对于设备故障，应及时通知设备维护人员进行维修；对于数据异常，应检查测量仪器是否正常工作，是否存在干扰因素，并进行数据修正；对于试样损坏，应重新制备试样进行试验。

数据误差是影响试验结果准确性的重要因素。对可能的数据误差进行修正和处理是质量控制的重要环节。数据误差可能来自于测量仪器的误差、试验操作的误差、环境因素的影响等。可以通过校准测量仪器、重复试验、采用统计方法等方式对数据误差进行修正和处理。据统计，经过合理的数据修正和处理，可以将数据误差降低 50% 以上。

为了不断提高试验质量，还应提出改进建议，优化试验流程。可以从试样准备、试验设备、试验方法、数据处理等方面入手，分析存在的问题和不足，提出改进措施。例如，可以改进试样加工工艺，提高试样的尺寸精度和表面质量；可以优化试验设备的参数设置，提高试验的准确性和稳定性；可以采用先进的数据处理方法，提高数据的分析和评估能力。

总之，质量控制是金属材料拉伸试验的重要环节。通过严格的试验过程控制和及时的问题处理，可以保证试验结果的准确性和可靠性，为金属材料的性能评价和应用提供有力支持。

GB/T 228.1-2010 金属材料拉伸试验标准适用于多种冶金产品的检验及质量评估，在众多领域发挥着重要作用。

在棒材领域，通过该标准的拉伸试验，可以准确测定棒材的抗拉强度、屈服强度和延伸率等参数。例如，在建筑用钢筋的生产和检验中，依据此标准可以确保钢筋的力学性能符合建筑结构的要求。据统计，在一项大型建筑项目中，经过 GB/T 228.1-2010 标准检验的钢筋，其合格率达到了 95% 以上，为建筑的安全性提供了有力保障。

板材方面，无论是汽车制造中的钢板，还是电子产品中的金属薄板，都需要进行拉伸试验以评估其性能。例如，汽车车身用钢板需要具备较高的强度和良好的塑性，通过该标准的试验可以为材料的选用提供科学依据。在某汽车制造企业，根据拉伸试验结果选择的高强度钢板，使汽车车身重量降低了 10%，同时提高了碰撞安全性。

带材的应用也十分广泛，如电缆带、包装带等。对带材进行拉伸试验可以确保其在使用过程中不会轻易断裂。例如，在电缆生产中，带材的拉伸性能直接影响电缆的质量和使用寿命。经过标准拉伸试验的带材，能够承受更大的拉力，减少电缆在安装和使用过程中的损坏风险。

管材在石油、天然气输送以及给排水等领域起着关键作用。通过 GB/T 228.1-2010 标准的拉伸试验，可以检验管材的强度和韧性。例如，在石油管道建设中，选用经过拉伸试验合格的管材，能够承受高压和恶劣的环境条件，降低泄漏风险。据统计，采用符合标准的管材，石油管道的泄漏事故率降低了 70%。

型材如角钢、槽钢等在建筑结构和机械制造中广泛应用。对型材进行拉伸试验可以确保其在承受载荷时的稳定性和可靠性。例如，在钢结构建筑中，型材的力学性能直接关系到建筑的整体安全性。通过标准拉伸试验，可以选择合适的型材规格和材质，提高建筑结构的强度和稳定性。

丝材在电子、纺织等行业中有着重要地位。对丝材进行拉伸试验可以评估其强度和柔韧性。例如，在电子行业中，细如发丝的金属丝用于连接电子元件，其拉伸性能直接影响电子产品的质量和可靠性。经过标准拉伸试验的丝材，能够满足电子产品对连接可靠性的要求。

总之，GB/T 228.1-2010 标准在多种冶金产品的检验及质量评估中具有广泛的应用场景，为金属材料的选用、加工和性能评价提供了重要依据，推动了各行业的发展和进步。

在试样准备阶段，材料选择至关重要。不同的金属材料具有不同的特性，因此需要根据具体的试验目的和要求选择合适的材料。例如，对于需要测试高强度性能的试验，应选择高强度的金属材料；而对于需要测试塑性变形能力的试验，则应选择具有良好塑性的金属材料。同时，还需要注意材料的批次和来源，尽量保证试样的一致性。

试样形状和尺寸的确定也需要严格按照标准要求进行。试样形状的选择应考虑到材料的力学性能和试验设备的适配性。例如，对于圆柱形试样，其在拉伸过程中的应力分布相对均匀，适用于大多数金属材料的拉伸试验；而对于矩形试样，则适用于一些特殊形状的金属材料或需要进行特定方向拉伸试验的情况。尺寸要求方面，试样的长度、直径等尺寸应精确测量，确保在标准规定的范围内。任何尺寸偏差都可能影响试验结果的准确性。

在试样加工过程中，粗加工和精加工都需要谨慎操作。粗加工时，应注意控制加工温度和压力，避免材料内部产生缺陷。例如，过高的加工温度可能导致材料氧化，影响其力学性能；而过大的加工压力则可能使材料内部产生应力集中，降低试验结果的可靠性。精加工时，要使用高精度的加工设备，确保试样尺寸的精准度。同时，去除毛刺的步骤也不能忽视，毛刺的存在可能会导致局部应力集中，影响试验结果。

环境控制是试验过程中的重要环节。温度和湿度的变化可能会对金属材料的力学性能产生影响。根据不同的金属材料和试验要求，需要将试验环境的温度和湿度控制在一定范围内。例如，对于一些对温度敏感的金属材料，如铝合金，在进行拉伸试验时，温度的变化可能会导致其屈服强度和延伸率发生明显变化。因此，需要使用环境控制装置，如恒温恒湿箱，来确保试验环境的稳定性。

数据记录的准确性也是试验过程中需要重点关注的问题。在拉伸试验过程中，应准确记录试验数据，包括力、位移、应变等参数。数据记录应及时、准确、完整，避免遗漏和错误。同时，还需要注意数据的存储和管理，确保数据的安全性和可追溯性。可以使用数据采集系统和计算机软件来实现数据的自动记录和存储，提高数据记录的效率和准确性。

安全问题在试验过程中不容忽视。拉伸试验涉及到施加较大的拉力，因此需要确保试验设备的安全性和稳定性。在试验前，应检查拉伸试验机的各个部件是否正常运行，夹具是否牢固可靠。同时，还需要注意操作人员的安全，佩戴必要的防护装备，如安全帽、手套等。在试验过程中，应严格遵守操作规程，避免发生意外事故。

总之，在进行 GB/T 228.1-2010 金属材料拉伸试验时，需要注意试样准备和试验过程中的各个环节，确保试验结果的准确性和可靠性，同时保障人员和设备的安全。
