一、引言

在现代工业与科研领域，材料的力学性能是评估产品质量、保障工程安全的核心指标。拉力试验机（Universal Testing Machine, UTM）作为材料力学测试的“黄金标准”，已成为制造业、科研机构、质检部门等领域的核心设备。本文将从技术原理、设备结构、应用场景、操作规范及维护保养等维度，系统解析拉力试验机的科学价值与实践意义。

二、拉力试验机的工作原理与技术架构

1. 核心原理

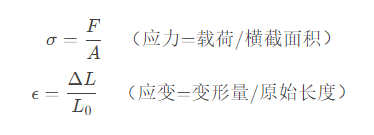

拉力试验机基于牛顿力学定律，通过施加可控的拉伸、压缩、弯曲或剪切载荷，精确测量材料在受力过程中的应力-应变关系。其核心公式为：

通过实时记录载荷与变形数据，可绘制完整的应力-应变曲线，揭示材料的弹性模量、屈服强度、抗拉强度、断裂延伸率等关键参数。

2. 设备结构解析

一台完整的拉力试验机由五大核心系统构成：

加载框架：高刚性立柱与横梁构成主体结构，确保载荷传递的稳定性（如门式框架承重可达1000kN以上）。

驱动系统：伺服电机+滚珠丝杠/液压缸驱动，实现0.001mm/min~1000mm/min宽范围调速。

测力系统：高精度载荷传感器（精度达±0.5%以内）与应变片技术结合，实时捕获微小力值变化。

控制系统：基于PID算法的闭环控制，支持恒应力、恒应变、恒速率等多模式加载。

数据采集系统：16位以上AD转换器配合专业软件，采样频率可达1000Hz，确保动态过程无细节丢失。

3. 核心技术参数

参数类别

典型范围/指标

最大载荷    1kN~2000kN（根据应用场景定制）

位移分辨率    ≤0.001mm

速度精度    ±0.5%设定值

测试空间    500mm~2000mm（拉伸行程）

数据采样率    ≥500Hz（动态测试需求）

三、拉力试验机的应用领域与典型案例

1. 材料科学研发

金属材料：测定航空航天合金的蠕变性能（如Inconel 718在650℃下的持久强度）。

高分子材料：分析TPU弹性体的滞回曲线与能量耗散特性。

复合材料：评估碳纤维层合板的层间剪切强度（ILSS）。

2. 制造业质量控制

汽车行业：安全带织带需通过≥22kN的静态载荷测试（GB 14166标准）。

医疗器械：骨钉的旋入扭矩与抗拔出力的生物力学验证（ASTM F543）。

包装工业：PET瓶垂直抗压强度测试（典型值≥150N）。

3. 标准化认证检测

建筑钢材：HRB400螺纹钢的屈服强度必须≥400MPa（GB/T 1499.2）。

电子元件：FPC柔性电路板需承受500次弯折无断裂（IPC-6013）。

纺织品：冲锋衣接缝强度测试（ISO 13935-2规定≥100N/cm）。

4. 前沿科研探索

锂离子电池极片的粘结剂剥离力与循环寿命关联性研究。

4D打印形状记忆聚合物的温度-应力耦合响应分析。

仿生材料（如蜘蛛丝）的超弹性行为表征。

四、标准化操作流程与关键注意事项

1. 试验准备阶段

环境要求：温度23±2℃、湿度50±10%（ISO 291标准），避免振动与电磁干扰。

试样制备：按ASTM E8/E8M等标准加工哑铃型试样，尺寸公差需控制在±0.02mm以内。

设备校准：使用标准砝码或测力环进行载荷校准（建议每500次测试或3个月一次）。

2. 测试执行流程

安装夹具（气动/液压夹持力建议为试样强度的1.5~2倍）。

输入试样参数（横截面积需实测3点取平均值）。

设定加载速率（金属材料通常为1mm/min~10mm/min）。

启动测试并实时监控曲线（异常波动需紧急停机）。

导出数据并生成报告（包含原始数据与统计结果）。

3. 常见操作误区与风险防控

过载风险：严禁超过设备额定容量的120%（液压系统需设置溢流阀保护）。

夹具打滑：锯齿夹具适用于金属，橡胶涂层夹具更适合高分子材料。

温度漂移：连续测试8小时后需停机冷却（温升≤15℃）。

五、科学维护与寿命延长策略

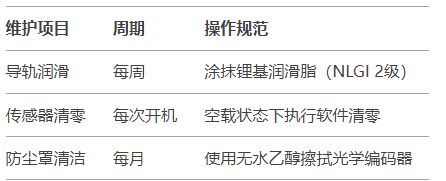

1. 日常维护要点

2. 深度保养计划

年度大修：更换伺服电机碳刷（寿命约2000小时）、检测滚珠丝杠反向间隙（允许值≤0.005mm）。

系统升级：定期更新控制算法（如增加自适应抗震荡模块）。

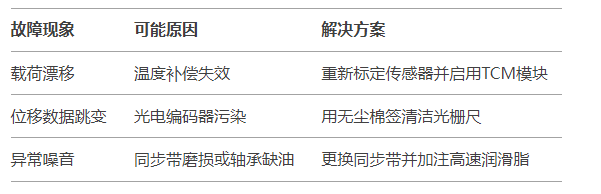

3. 故障诊断与应对

六、拉力试验机的技术发展趋势

1. 智能化升级

集成AI缺陷识别系统，自动判定试样断裂模式（如韧性断裂vs解理断裂）。

基于数字孪生技术实现虚拟测试与实物试验的闭环验证。

2. 高精度与多功能拓展

微纳米级原位测试模块（分辨率达1nN级）。

多场耦合测试（如拉伸-高温-腐蚀三轴联试）。

3. 绿色节能设计

能量回收系统（将测试中释放的动能转化为电能储存）。

低功耗待机模式（待机功率≤10W）。

七、选购指南：如何选择适配的拉力试验机

明确测试需求

材料类型（金属/塑料/生物组织）

测试模式（静态/疲劳/高速冲击）

标准符合性（ISO/ASTM/JIS等）

关键性能考量

载荷容量需覆盖试样强度的150%

横梁位移速度范围是否满足准静态与动态测试

夹具兼容性（提供模块化快速换装接口）

品牌与服务

优先选择通过ISO 9001/CE认证的品牌

确认本地化技术支持响应时间（建议≤48小时）

八、结语

作为连接材料科学与工业实践的桥梁，拉力试验机的每一次精准测量，都在为产品质量筑起安全防线，为技术创新提供数据基石。选择一台性能卓越、运行稳定的拉力试验机，不仅是实验室能力的体现，更是对科学精神的坚守。

如需了解更多技术细节或获取定制化解决方案，请联系我们的工程团队，我们将为您提供从选型到运维的全生命周期服务支持。

本文内容符合以下标准规范：

ISO 6892-1:2019 金属材料室温拉伸试验方法

ASTM D638-14 塑料拉伸性能标准试验方法

GB/T 228.1-2021 金属材料拉伸试验第1部分：室温试验方法
