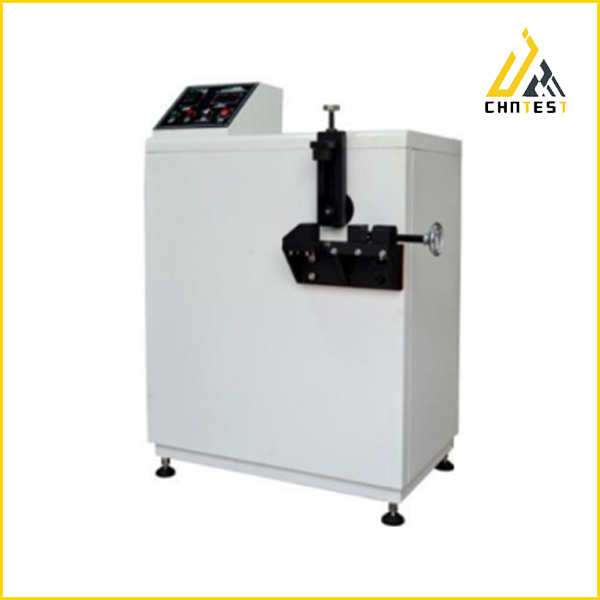

SHK-H101金属线材反复弯曲试验机
本试验机主要用于金属线材的反复弯曲试验，以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷。配备板材夹持装置后，也可以对板材试样进行弯曲试验。


适用行业：
本机广泛应用于钢铁.建筑行业，以及钢丝绳.电线电缆等生产.使用厂家。
适用于φ1-φ10金属线材，配备特殊夹具，还可以做其他规格的金属弯曲试验。
技术参数：
试样直径：Φ3-Φ10mm
试样长度：150-250mm
弯曲角度：±90°（平面弯曲）
计数范围：99999
显示方式：液晶显示，自动记录次数
弯曲速度：≤60rpm
电机功率：1.1kw
电  源：三相，380V，50Hz
外形尺寸：740*520*1120mm
主机重量：260 kg

结构特征与工作原理:
  本试验机主要由主机和电器测控系统两大部分组成，采用机械传动，施加试验力矩使试样反复弯曲，利用光电开关来检测弯曲试验次数。试样断裂后自动停机，摆杆复位，液晶表自动显示，记录弯曲试验次数。
1、主机
  主机由电机，通过皮带轮带动蜗杆蜗轮副减速，再由曲柄—摆杆机构，带动圆柱齿轮传动，圆柱齿轮带动摆杆做±90°回转，从而使摆杆上的导套带动试样做±90°的弯曲，达到试验的目的。在圆柱齿轮上装有记数用的装置，试样每弯曲一次，光电开关采集一次信号，这样就达到了记数的目的。
试验结束后，如果摆杆没有停到中间位置，按复位键，则由另一只光电开关采集信号，使摆杆恢复到中间位置。在摆杆上，装有拨杆，而拨杆上装有内径大小不同的导套，针对不同粗细的试样，把拨杆调整到不同的高度，并使用不同的导套。将导套放入拨杆孔内，用扭簧将其别住，并使其与拨杆导通。


在摆杆的下方，装有试样夹持装置。手动旋转丝杠，使活动钳口平移，将试样夹紧。对不同直径的试样，更换相应的钳口和导套（钳口和导套上有标记）。
2、电器测控系统
   电器测控系统主要有强电和弱电两部分组成。强电控制电机，弱电部分分为三路：一路由光电开
关采集弯曲次数信号，经脉冲整形到译码器送到液晶表显示并保存；另一路由光电开关控制摆杆的复位，当接到信号后使电机停止，同时，最后一路接到电机停止的信号后，对电机进行反制动，从而使摆杆停到适当的位置。
工作条件
1、在室温10—40℃环境下；
2、在稳定的基础上，水平安置；
3、在无振动的环境下；
4、周围无腐蚀性物质；
5、无明显的电磁干扰；
6、电源电压波动范围不超过额定电压380V的±10V，必须有地线（否则设备不运转）；
7、试验机周围要留有一定的空余空间。
