主要用于金属、非金属材料及骨骼、假体等生物产品扭转试验，能实现扭矩及扭角控制，配合相应附件可对零部件和构件进行抗扭试验。是质检单位、大专科研院所及工矿企业必备的试验设备。

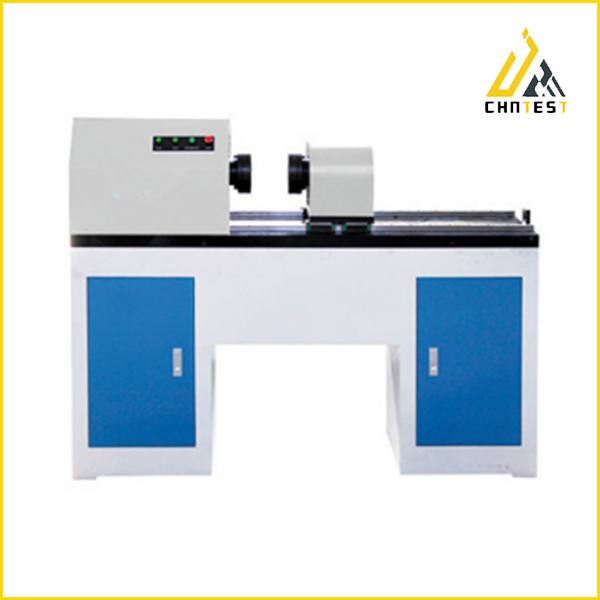

SHK-H109数显扭转试验机
主要用于金属、非金属材料及骨骼、假体等生
物产品扭转试验，能实现扭矩及扭角控制，配合
相应附件可对零部件和构件进行抗扭试验。是质
检单位、大专科研院所及工矿企业必备的试验设备。
主机特点
主机：卧式铸钢结构，外部为高质量喷塑外壳，
传动系统：采用可靠元器件，传动系统工作噪声
低于60dB，
扭矩测量：采用高精度扭矩传感器，转角测量采
用高精度光电编码器。
控制器特点
自动停机：试样破坏后，移动横梁自动停止移动;
显示方式：试验过程动态实时显示扭矩力、扭转角量、扭转速度速度、峰值、试验状态等实时在同一液晶屏幕上显示;
限位保护：具有程控和机械两级限位保护功能;
过载保护：当负荷超过额定值的3～5%时设备自动停止工作.
主机标准配置
| 配置名称 | 配置型号或说明 | 数量 |
| 主机 | 高强度卧式主机 | 一台 |
| 电机及伺服系统 | 台湾东元 | 一套 |
| 驱动器 | 国产 | 一套 |
| 高精直线导轨 | ABBA | 二套 |
| 扭矩传感器 | 200NM/300NM/500NM选配 | 一只 |
| 摆线针轮减速机 | 一台 | |
| 高精度角度编码器 | 一台 | |
| 控制器 | 大液晶显示测控系统 | 一套 |
| 试验夹具 | NZL | 一套 |
| 微型打印机 | 选配 | 一台 |
技术指标
| 产品型号 | H109-Ⅰ | H109-Ⅱ | H109-Ⅲ |
| 最大扭矩 | 200N.M | 300N.M | 500N.M |
| 试验机等级 | 1级 | ||
| 控制方式 | 单片机控制 | ||
| 扭矩测量范围 | 2%～100%F·S | ||
| 扭矩示值准确度 | ≤±1% | ||
| 转角示值准确度 | ≤±1% | ||
| 转角显示分辨力 | 0.01° | ||
| 最大扭转角 | 99999° | ||
| 扭角速率控制调节范围 | 0.05-800°/min | ||
| 夹头有效间距 | 600mm(标准机型，可按用户需要定做） | ||
| 试验旋转方向 | 双向 | ||
| 电源 | 220V±10%，50Hz | ||
| 外形尺寸 | 1440×400×1087mm | ||
试验机工作条件：
u 电源：AC 220V 50HZ
u 环境温度：10℃～40℃
u 相对湿度：≤80%
u 工作环境应清洁，无腐蚀性介质、无明显振源和电磁干扰
