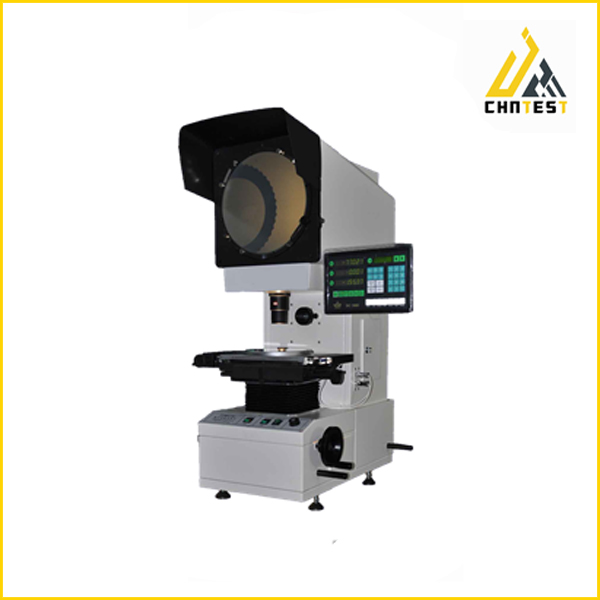

SHK-S107数字式测量投影仪
一、仪器用途
数字式测量投影仪是光、机、电一体化的精密高效测量仪器，分反像与正像两种，广泛用干机械、仪表、电子、轻工等行业，院校、研究所以及计量检 定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。
二、仪器特点
仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干0.08％；测量示值误差可达(3+L／75)μm，L为被测量长度(单位：mm)
三、产品参数
| 仪器型号 | S106A 反像 | S106B 正像 | |||||||
| 工作台 | 金属台尺寸（mm） | 320×220 | 355×200 | ||||||
| 玻璃台尺寸（mm） | φ190 | 260×150 | |||||||
| X座标行程（mm） | 150 | 200 | |||||||
| Y座标行程（mm） | 50 | 100 | |||||||
| 仪器测量精度 | 4+L／50 | 4+L／50 | |||||||
| X，Y座标数显解析度：0.001 | |||||||||
| 投影屏 | 尺寸（mm）：φ312，使用范围>φ300（刻有米字线） | ||||||||
| 投影旋转范围：0~360° | |||||||||
| 旋转角度数显解析度：1′或0.01° | |||||||||
| 放大倍数 | 10×(必备) | 20×(选购) | 50×(选购) |
100×(选购) (仅JTC300A可选) | |||||
| 物方视场 | φ30mm | φ15mm | φ6mm | φ3mm | |||||
| 物方工作距 | 85.17mm | 81.94mm | 16.99mm | 16.39mm | |||||
| 反射方式 | 外反射 | 外反射 | 内反射 | 内反射 | |||||
| 调焦行程 | 70mm | ||||||||
| 数据处理系统 | 3000型多功能数据处理系统 | ||||||||
| 仪器照明 | 透射与反射照明光源均为24V，150W卤钨灯 | ||||||||
| 仪器电源 | 220V（AC），50/60HZ，总功率350W | ||||||||
| 冷却方式 | 强制风冷（3只轴流风扇） | ||||||||
| 外形尺寸 | 长×宽×高（mm） | 720×390×1100 | 720×390×1100 | ||||||
| 仪器重量 | 单位：kg | 175 | 175 | ||||||
注释：1.温度范围：在0～55°Ｃ范围内；
2.湿度范围：相对湿度不大于80%；
3.注意：远离强电磁干扰
4.试验后若有一段较长的时间不用机器时，关闭控制器
