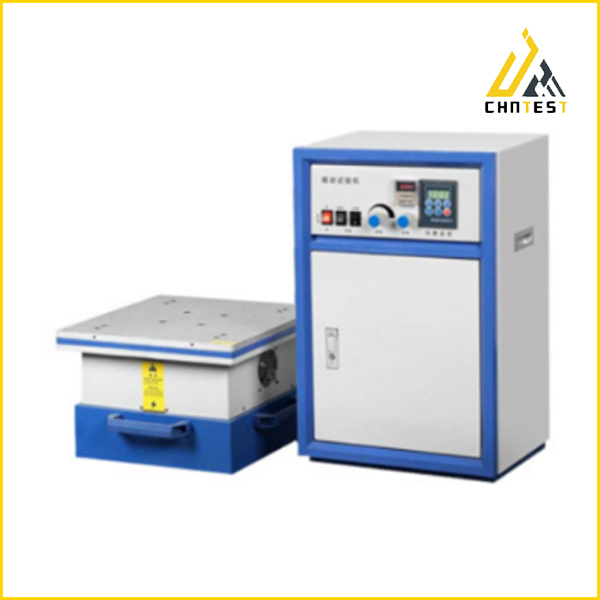

SHK-Z101垂直水平一体机振动试验台
本电磁振动试验台为专门针对被测物体经受
若干次震动后是否可以达到理想标准的一种测
试，振动试验机是提升您跃入高品质领域的利
器，模拟产品在制造，组装运输及使用执行阶
段中所遭遇的各种振动环境，用以鉴定产品是
否忍受环境振动的能力，主要用于线路板, 电
子原器件，电源会不会接触不良，脱焊，假焊
等。
适用产品：
适用于电子、机电、光电、汽机车、玩具、
包装……等各行各业的研究、开发、品管、
制造。是您提高产品质量可靠性不可多得的
试验机

产品功能：
1、采用变频器+自主研发测控系统控制，
使设备工作更稳定、更可靠；
2、测试台面采用铝板，精密加工 ，超静音；
3、电控制箱采用立式箱体，结构美观，稳固性好，方便操作；
4、扫频及定频，调频运行模式，时间控制，适应不同行业测试要求
5、抗磁及抗干扰能力强
6、具有安全可靠的保护功能
7、功能：调频、扫频、倍频、可程式、调幅、时间控制等多项功能

制作参数：
(1)振动台面尺寸：500X500mm（一台体）;
(2)振动方向：垂直+水平
(3)最大负载：50KG;
(4)频率范围：1—50HZ;
（5）调频范围：1-50HZ频率范围内可以任意调整；
(6)扫频范围：1—50HZ（任意设定好上限频率，下限频率，时间范围后，机台就会在所设频率范围内来回扫频运行：比如设定上限频率30HZ，下限频率10HZ，设定时间为1min，机台就会以10-30HZ再以30-10HZ之间来回扫频运行）;
(7)振幅(空载)：0—5mm; （任一频率时的振幅不一样，振幅可以调整，在扫频范围内，振幅会随着频率的变化而变化）
(8)时间控制：以秒为单位（最大99H99M）;
(9)振动机功率：3KW;
(10)电源电压：220V±10﹪;
(11)最大电流：5A;

配置清单：
工作台钢材 高级铝板5mm
总电源开关 台安（台湾）
功能开关 天德（台湾）
(垂直/水平）方向开关 天德（台湾）
调幅旋 天德（台湾）
外置启动开关 天德（台湾）
主操作控制面板 华琪
调幅板
台体控制线（连接线） 国产定做
弹簧钢片
变频器 台达（台湾）
计时器 ANV（台湾）
开关 天德（台湾）
散热风扇 九州（台湾）
电线电缆 国产（成天泰）

注释：1.温度范围：在0～55°Ｃ范围内；
2.湿度范围：相对湿度不大于80%；
3.注意：远离强电磁干扰
4.试验后若有一段较长的时间不用机器时，关闭控制器
