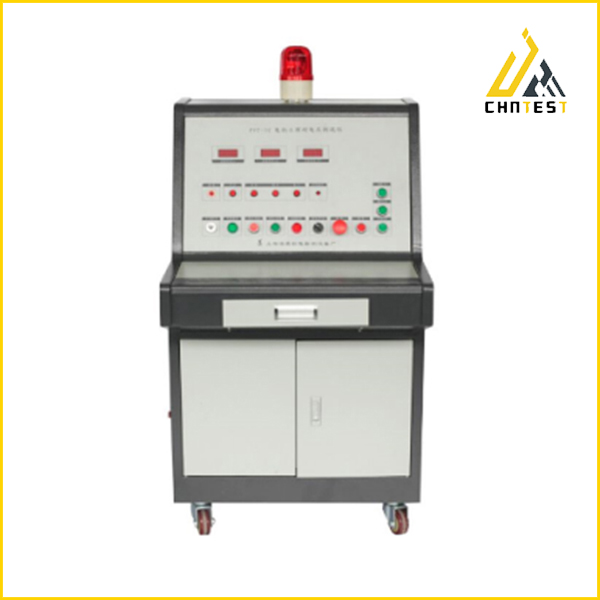

SHK-G122 电压击穿测试仪
概述：
主要适用于固体绝缘材料如：塑料、薄膜、树脂、
云母、陶瓷、玻璃、绝缘漆等介质在工频电压或
直流电压下击穿强度和耐电压时间的测试；粉末
或颗粒状试样做该测试时，需压成片状才可，该
仪器采用计算机控制，可对试验过程中的各种数
据进行快速、准确的采集、处理，并可存取、显
示、打印。
 主要技术参数：
1、输入电压： 交流 220 V
2、输出电压： 交流 0--50 KV ;
 　 　　　　　   直流 0--50 KV
3、电器容量： 6 KVA
4、高压分级： 0--5KV； 0-10KV；
 　　　　　　  0--20KV；0--50KV
 5、升压速率：500 V/S  1000 V/S  2000 V/S
 6、试验方式：
                直流试验：1、匀速升压  2、阶梯升压  3、耐压试验
                交流试验：1、匀速升压  2、阶梯升压  3、耐压试验
7、仪器部件：由电动调压器、控制箱、保护电阻、电机箱、油浴槽组成
8、漏电电流选择：1—100 mA可由计算机软件自由进行设定.
9、本仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式
10、支持短时间内短路试验要求（其它同类产品无此功能）
11、标准机为单组测试（如需增加测试组数，可按客户要求定制，最多可定制3~5组）
12、电压测量误差： ≤ 2％
13、试验电压连续可调： 0--50 KV
14、耐压时间设定：0-24小时
试验方式:1、绝缘试样空气中试验2、绝缘试样浸油中试验
15、机箱材质：304不锈钢+烤漆
16、机台尺寸：长1.4米*宽1.1米*高1.7米
17、重量：约240kg

设备功能：
1.跳闸后调压器自动归零
2.零位合闸，去油自动、手动升降电压
3.进口漏电保护器，可靠保护人身安全
4.过流保护，门限等安全保护功能
5.过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源


设备安全保护功能：
◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于370mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。(接地保护线要求：取1米以下深度埋一铁块，尺寸最小为：150mm*150mm，连接线到地面即可，无特别要求)
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
◆ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
