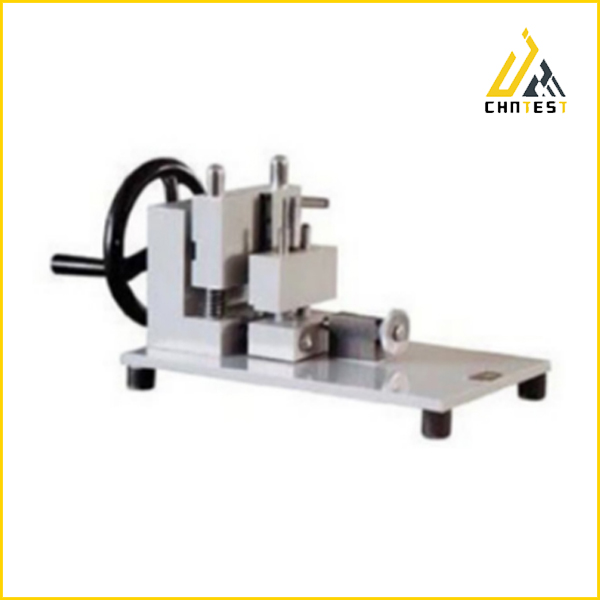

SHK-G109冲击缺口制样机
冲击缺口制样机是悬臂梁、简支梁式冲击试
验机做非金属材料冲击韧性试验时所用缺口试样
的制样设备。操作方便，快速准确，能一次冲切
一个或多个试样。
应用行业：
可供科研机关、大专院校、非金属材料生产
厂家等试验室制作缺口试样使用。

技术参数：
刀具行程：24mm
A型：45°±30’’ r=0. 5±0.0.5mm
B型：45°±30’’ r=1.0±0.025mm
C型：缺口宽度2±0.1mmr≤0.1mm

结构：
1、机体：包括底座、支脚螺钉及手轮
2、驱动装置：
手动时：由手轮、手轮柄、轴承、偏心轮组成
3、试样夹持装置：包括压块、弹簧、锁紧手母组成。转动锁紧手母、带动压块将试样压紧。
4、试样冲切装置：由刀具、刀架、压力架、导柱组成。
5、定尺装置：由定位柱、定尺埠、定尺及锁紧母组成。其作用是确定各种尺寸试样的中心及确定试样相对刀具的关系。
6、进刀装置：由滑块、导柱、弹簧及测微头、测微头支架组成。

注释：1.温度范围：在0～55°Ｃ范围内；
2.湿度范围：相对湿度不大于80%；
3.注意：远离强电磁干扰
4.试验后若有一段较长的时间不用机器时，关闭电源。
