检测成就品质
提供拉力机，试验机，试验箱全套解决方案
服务热线
18013730790
熔体流动速率仪是用于测定热塑性塑料熔体质量流动速率（MFR；单位：g/10min）的仪器。用于聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、尼龙氟塑料等高聚物在高温下熔体流动速率的测定。

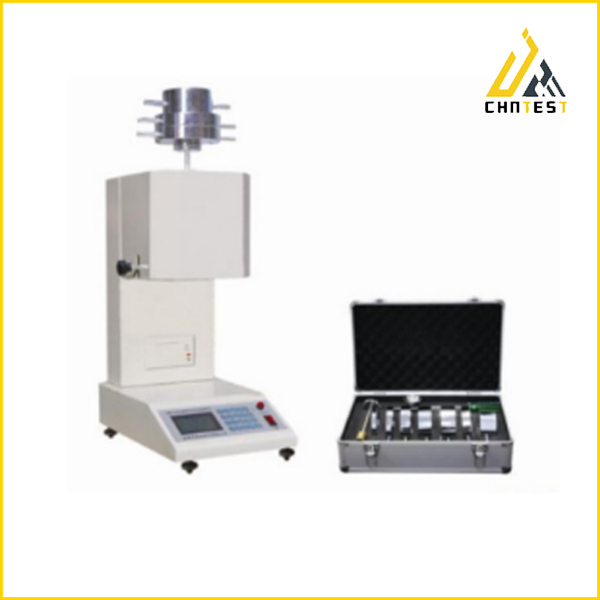

SHK-G112熔体流动速率仪（MFR）
熔体流动速率仪是用于测定热塑性塑料熔体质
量流动速率（MFR；单位：g/10min）的仪器。用于
聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、
尼龙氟塑料等高聚物在高温下熔体流动速率的测定。
工作原理：
熔体流动速率仪是在规定温度条件下，用高温加
热炉使被测物达到熔融状态。这种熔融状态的被测
物，在规定的砝码负荷重力下通过一定直径的小孔
进行挤出试验。在工业企业的塑料生产及科研单位
的研究中，经常用“熔体（质量）流动速率”来表
示高分子材料在熔融状态下的流动性、粘度等物理
性能。熔体流动速率就是指挤出物各段试样的平均
质量折算为10分钟的挤出量。熔体（质量）流动
速率用MFR表示，单位为：克/10分钟（即g/min）
公式表示：MFR（θ、mnom）=tref×m/t=600×m/t（g/10min）
公式中：θ——试验温度
mnom——标称负荷Kg
m——切断的平均质量g
tref——参比时间（10min）：600
t——切断的时间间隔单位：秒。
例：一组塑料试样，每30秒钟切取一段，各段质量的结果是：0.081克、0.086克、0.081克、0.089克、0.082克。
切断的平均质量m=（0.081+0.086+0.081+0.089+0.082）÷5=0.0838≈0.084(克)
代入公式：MFR=600×0.084/30=1.680（克/10分钟）
应用行业：
适用于工厂企业及科研单位的生产和研究之中。
技术参数：
| 挤压出料部分 | ||
| 出料口直径 | Φ2.095±0.005毫米 | |
| 出料口长度 | 8.000±0.025毫米 | |
| 装料筒直径 | Φ9.550±0.025毫米 | |
| 装料筒长度 | 152±0.1毫米 | |
| 活塞杆头直径 | 9.475±0.015毫米 | |
| 活塞杆头长度 | 6.350±0.100毫米 | |
| 1、 标准试验负荷（八级） | ||
| 1级 | 0.325kg=（活塞杆+砝码托盘+隔热套+1号砝码体） | |
| 2级 | 1.200 kg=(0.325+2号0.875砝码) | |
| 3级 | 2.160 kg=(0.325+3号1.835砝码) | |
| 4级 | 3.800 kg=(0.325+4号3.475砝码) | |
| 5级 | 5.000 kg=(0.325+5号4.675砝码) | |
| 6级 | 10.000 kg=(0.325+5号4.675砝码+6号5.000砝码) | |
| 7级 | 12.500 kg=(0.325+5号4.675砝码+6号5.000+7号2.500砝码) | |
| 8级 | 21.600 kg=(0.325+2号0.875+3号1.835+4号 | |
|
3.475+5号4.675+6号5.000+7号2.500+8号2.915砝码) 试验负荷相对误差≤0.5% | ||
| 测量方式 | 质量法（MFR） | |
| 恒温范围 | 室温——450℃ | |
| 温度精度 | ±0.2℃ | |
| 温度分辨率 | 0.1℃ | |
| 计时范围 | 0.1——999秒 | |
| 计时精度 | 0.1秒 | |
| 切料方式 | 自动、手动两种切料方式 | |
| 显示方式 | 液晶显示 | |
| 打 印 | 配有打印机，可打印试验报告 | |
| 工作环境条件 | 环境温度10℃—40℃；环境相对湿度为30％—80％ | |
| 仪器外形尺寸 | 250×350×510（长×宽×高） | |
注释：1.温度范围：在0～55°Ｃ范围内；
2.湿度范围：相对湿度不大于80%；
3.注意：远离强电磁干扰
4.试验后若有一段较长的时间不用机器时，关闭电源。
扫一扫关注:检卓测试
