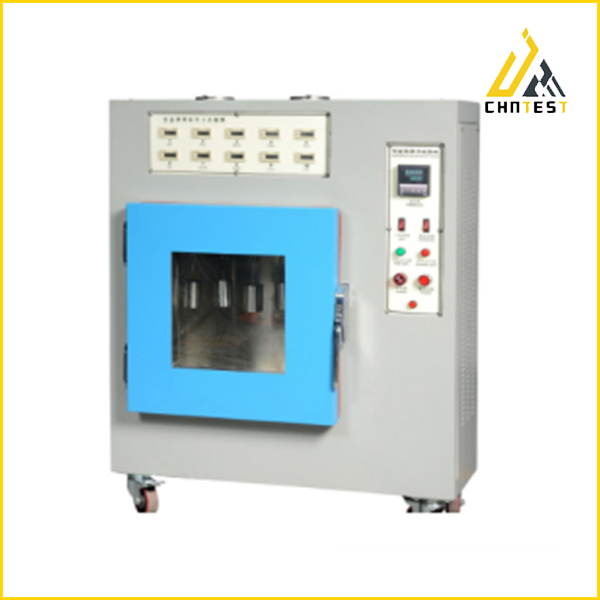

SHK-F106胶带保持力试验机
本系列产品温度控制精度高、稳定性可靠。胶带试
片在热温环境中，测试其胶带粘着时间。

技术参数
1、温度：恒温（常温-200℃范围）
2、标准砝码：1000g±10g（含加载板、砝码
及两者的连接销）*20组
3、试验钢板：304不锈钢钢片20片
4、加载钢片：304不锈钢钢片20片
5、试验尺寸：25mm×100mm
6、计时器：20组、99H99min99S
7、控制方式：微电脑P.I.D.自动温度控制演算
8、温度显示: 1 ℃
9、温度控制精度: ±1 ℃
10、升温方式：热风循环
11、安全装置: 设有超温及电热过载自动断电保护设施
12、机台材质: 内部304不锈钢板，外部高级钢板烤漆处理
13、内箱尺寸：800×600×450mm
14、外形尺寸：1150×800×1100mm
15、重 量：165kg


试样制备
1、除去胶粘带试卷最外层的3～5 圈胶粘带后，以约300 mm/min的速率解开试样卷（对片状试样也以同样速率揭去其隔离层），每隔200mm左右，在胶粘带中部裁取宽25 mm，长约100 mm的试样。除非另有规定，每组试样的数量不少于三个；
2、试样解卷后，除拉伸变形较大时，允许有不大于3min放时间外，一般应立即裁取试样，进行测试。试样的粘贴部位不允许接触手或其他物体。状态调节和试验环境；
3、状态调节：制备试样前，试样卷（片）应除去包装材料，互不重叠在在温度为23℃±2℃，相对湿度为 65%±5%的条件下放置2h以上；
4、试验环境：接有关产品标准的规定执行。


                                                                       F系列｜胶粘制品系列

辊压装置 （选配）
1、压辊是用橡胶覆盖的直径为84±1mm,宽度为45mm的钢轮子；
2、橡胶硬度（邵尔A型）为80°±5°，厚度6mm；
3、压辊质量为2000±50g。

实验步骤
1、用擦拭材料沾清洗剂擦洗试验板和加载板，然后用干净的纱布将其仔细擦干，如此反复清洗三次以上，直至板的工作面经目视检查达到清洁为止。清洗以后，不得用手或其他物体接触板的工作面；
2、在温度23℃±2℃，相对湿度65%±5%的条件下，按图2规定的尺寸，将试样平行于板的纵向粘贴在紧挨着的试验板和加载板的中部。用压辊以约300 mm/min的速度在试样上滚压。注意滚压时，只能用产生于压辊质量的力，施加于试样上。滚压的次数可根据具体产品情况加以规定，如无规定，则往复滚压三次；
3、试样在板上粘贴后，应在温度 23℃±2℃，相对湿度 65%±5%的条件下放置20 min。然后将试验板垂直固定在试验架上，轻轻用销子连接加载板和砝码。整个试验架置于已调整到所要求的试验环境下的试验箱内。记录测试起始时间；
4、到达规定时间后，卸去重物。用带分度的放大镜测出试样下滑的位移量，精确至0．1mm；或者记录试样从试验板上脱落的时间。时间数大于等于1h的，以min为单位，小于1h的以s为单位；
5、试验结果以一组试样的位移量或脱落时间的算术平均值表示。


注释：1.温度范围：在0～55°Ｃ范围内；
2.湿度范围：相对湿度不大于80%；
3.注意：远离强电磁干扰
4.试验后若有一段较长的时间不用机器时，关闭控制器
