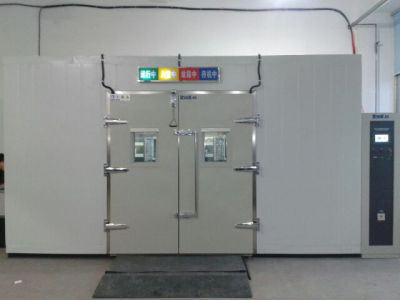

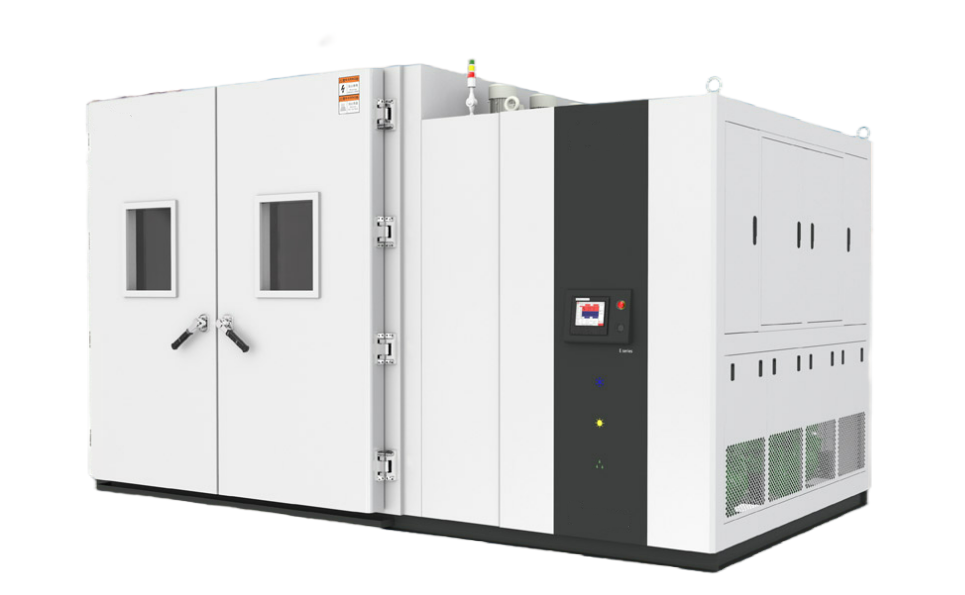

外形照片：

烤漆外箱+不锈钢内箱（双开门）




设备特点：
1、步入式恒温恒湿试验室具有极宽的温湿度控制范围，可满足用户的各种需要。采用独特的平衡调温调湿方式，
可获得安全、精确的温湿度环境。具有稳定、平衡的加热、加湿性能，可进行高精度、高稳定的温湿度控制。
2、步入式恒温恒湿试验室装备高精度智能化的温度调节器，温湿度采用触摸屏显示方式。可选配温湿度记录
3、步入式恒温恒湿试验室制冷回路自动选择，自控装置具有随温度的设定值自动选择运转制冷回路的性能，实现
高温状态下直接启动制冷机，直接降温。
4、步入式恒温恒湿试验室内门装有大观察窗，可方便观察供试样品的试验状态。
5、步入式恒温恒湿试验室装有先进的安全、保护装置－漏电断路器、超温保护器，缺相保护器，断水保护器。

技术参数：

温湿度控制范围图




配件配置及功能说明清单

系统名称	系统功能说明	配件名称	配件功能说明	图片
制冷系统	采用德国 “比泽尔”或法国“泰康”牌全密式高效能压缩机组，自主研发的冷凝器、蒸发器，添加美国环保型冷媒R404，十多年冷冻作业经验冷冻工程师亲自指导作业；本系统主要功能是达到仪器低温特征，为产品特征提供可靠保障。	压缩机组	原装 “德国比泽尔”或“法国泰康”高效能压缩机，压缩机是制冷系统的心脏，起着压缩和输送制冷剂蒸汽的作用。
		过滤器	过滤器是利用多孔性过滤介质，截留液体与固体颗粒混合物中的固体颗粒，而实现固、液分离的设备。
		蒸发器	热量交换：低温低压的制冷剂在里面吸热蒸发,从而将测试空间的热量带走而达到降温的目的；恒准自主研发生产的蒸发器低温、低湿试验中起着不可替代的作用；它为热能交换带走高温，实现低温低湿特征起重要作用。
		毛细管	铜管：在制冷系统中起流通、节流、降压的作用。
		膨胀阀	流量调节范围宽，可以按预设的各种调节规律动作，获得很好的过热度调节品质，使制冷装置的启动特性和变负荷动态特性大为改善。效率高，运行稳定，能耗低，温度控制精度好
		冷媒	美国环保冷媒R-404：用以传递热能，产生冷冻效果之工作流体。
		油分	分离冷媒和油，使油回流压缩机，循环使用、节能高效。
		储液瓶	制冷工质的储存、液汽分离、防止压缩机产生液击、过滤杂质、降低噪音及回油等作用。储液器在系统中安装在冷凝器之后，储存高压液体，保证制冷系统在冷负荷变化时制冷剂储液量调节的需要，也有利于减少定 期检修时向系统补充制冷剂的次数。

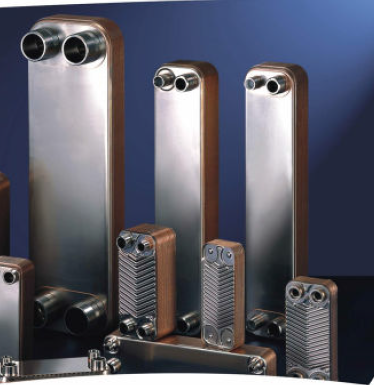

		热交换器	能在一定结构和一定工况下进行热量交换的设备。 能使具有温差的两种流体交换热量的装置。
		水冷冷凝器	列管式冷却器器的热介质是由筒体上的接管进口，顺序经各流通道，曲折地流至接管出口。而冷却器介质则采用双管程流动，即冷却器介质由进水口经分水进入一半冷却器管之后，再从回水盖流入另一半冷却器管进入另一侧分水盖及出水管。冷介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。
		自动压控（(丹佛斯）	用来控制压缩机过载制动保护装置。
		电磁阀（日本鹭宫）	是一通常闭型导阀，用于液态制冷剂。
		压力控制器(丹佛斯）	压力控制器可用于中性或腐蚀性气体和液体介质。

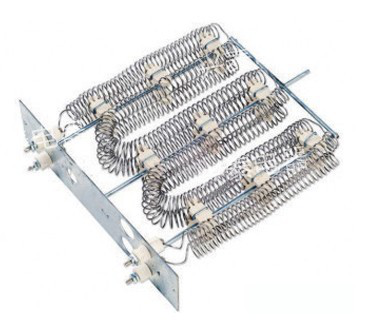

加热系统	用于提升空间温度	镍铬加热器	镍铬材料因其强度高，耐高温、低温、湿热，可塑性强，
		固态继电器（台湾阳明）	是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的。
空气循环系统	独特的空间空气循环系统，避免了气流在测试区内产生流通死角，提高了试验箱高低温度精度、均匀度。	循环风道	主要用于工作室内空气交换，由进风口、循环电机、叶轮、出风口组成。
		三越长轴电机	结构极其简单且坚固，调速性能优异， 寿命长，维护方便噪声小，不存在因电刷而引起的一系列问题，所以这种电动机在控制系统中有很大的应用
		电机风轮	带动空气流动。
		气动电子阀	用于高温区、低温区、试验区开关风门。
控制系统	温湿度控制、显示系统	微电脑程序式控制器	温度测量范围：-90.00℃~200.00℃（分辨率: 0.01℃，误差±0.2℃）； 7.2寸TFT彩色触摸屏；（定值/编程）两种控制方式；中(英)文菜单提示； PT100传感器；PID控制输出；（4-20mA）模拟输出；
	传感器：是温湿度试验仪器的核心部分；	PT100温度传感器、湿度传感器	采集温度范围为-40℃～+150℃，显示精度0.1℃；综合精度0.3℃。

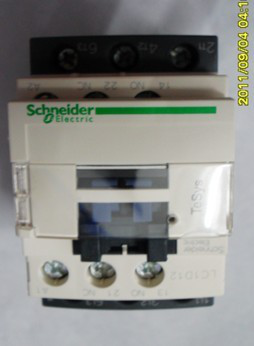

控制系统	电路控制系统	高质量、科学配备的电路控制系统保证了仪器可靠稳定、高效节能等高品质特征	交流接触器：施耐德 通断保护：压缩机、加热器
			热继电器：施耐德 压缩机过流过热保护
			交流接触器：施耐德 通断保护：加湿器
			电源总开关：ABB 仪器总电源通断控制
			按钮开关：施耐德 控制器、照明电源控制
			电线电缆：金联宇
			接线排：日本IDEC 接线端口
			号码管
安全保护	完善的安全保护装置，确保产品的运行更加安全可靠；	保护压缩机	压缩机高压保护	丹佛斯高压保护开关
			压缩机过流、过热保护	施耐德热继电器
		保护加热器	保险丝	正泰保险丝：2组
		保护电路	保险丝	线路保险丝：1组
			相序保护	断相、相位接反、三相不平衡时起保护作用
		保护仪器整机	仪器协议温度上限超温保护	控制器设定操作输入温度上限，等值报警，限制控制器输入、输出（停止状态），发出蜂鸣声，控制器界面弹出超温报警提示，只保留控制器、照明供电并切断其余所有电源。
		保护测试中产品	测试区超温保护	独立装置，温度控制器，控制测试区温度。
框架赋形	美观耐用的内外室体材料和精心设计、搭配也是功能实现的保证	工作室	镜面SUS304不锈钢，材料厚度保证不致变形、泄漏，镜面SUS304不锈钢还具有耐腐蚀、易清洁的特点。
		外箱	库板静电高温烤漆制作；国家实验室仪器标准色，美观大方；耐高低温，耐摩擦。
		密封条	采用耐高低温湿热的密封胶条，保证密封性能。
		门把手	采用箱体一体化把手，保证密封性能。
		测试置物架	SUS304箱内置物架配机台滑轮，具体数量现场商定
控制面板	亲和简洁的控制面板让客户对于仪器操作没有陌生感，更能体现仪器易学易用的特点。	控制器	安装于机台右上角，根据人体工学高度设置，在这里可以输入测试条件，控制器亲和的界面实时显示：设置温、湿度、时间、循环次数、程序、曲线等，也实时显示实际的侦测到的温、湿度、时间、曲线等。
		电源按钮开关	红色：施耐德带自锁开关按钮，用于仪器运行电源启动、关闭，红色带灯。
		超温保护器	测试区超温保护，实时显示测试区温度，温度超上限声光报警并切断仪器电源。


安装场地:
地面平整，通风良好 ，设备周围无强烈振动，设备周围无强电磁场影响，设备周围无易燃、易爆、腐蚀性物质和粉尘
设备周围留有适当的使用及维护空间，
如下图所示
 1、外部温度：27℃±3℃   相对湿度：≤85%    气压：86kPa～106kPa

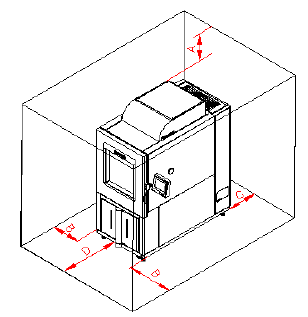

 2、设备四周要有一定的空间方便维护，如右图

    A：不小于10cm   B：不小于60cm   C：不小于60cm


循环冷却水(仅限水冷设备，风冷无此项)
1.水    温：循环冷却水温度：≤  +30℃
2.水    压：循环冷却水供水压力：0.25～0.4MPa
3.流    量：冷却水管路系统的设计与施工应保证在额定流量下制冷机入口的压力为0.25～ 0.4MPa，
            制冷机出口到冷却水塔的压力降不大于0.05 MPa10～12立方米/小时

自来水（仅限配纯水机的湿热型设备）
1.流量≥200kg/h，压力0.1MPa～0.25MPa 。
2.自来水符合GB 5749-1985 生活饮用水卫生标准。

供电条件
1.电源： AC380V  三相四线+保护地线
         电压允许波动范围：AC（380±10%）V
         频率允许波动范围：（50±0.5）Hz
         保护地线接地电阻小于4Ω
         电源容量：最大功率约（另行提供，现在方案还没出来）
         要求在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用


对储存环境的要求
1.设备不工作时，环境的温度应保持5℃～+30℃以内
2.当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道（仅水冷型）
