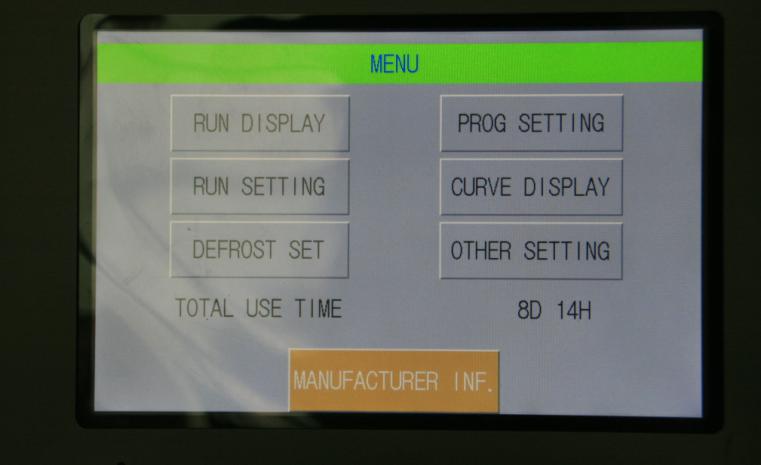

操作界面


主要功能:

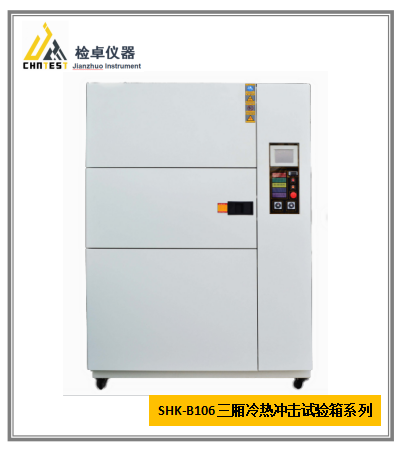

三槽式冷热冲击试验机是以待测物品不动之方式来测试因高低温急速变化而对产品是否造成不良的影响.一般用于
电子部品、汽车零件及高科技产品等；需要苛刻的环境条件测试及高耐性需求的检验。相比两厢冷热冲击试验机，
三厢结构更能稳定标准要求的冲击时间5min
主要特点：
1. 产品外形美观、结构合理、工艺先进、选材考究，风冷式冷热冲击试验箱具有简单便利的操作性能和可靠的设备
性能。
2. 设备分为高温箱,低温箱,测试箱三部分,采独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风
路切换方式将冷,热温度导入测试区实现冷热冲击测试目的.
3. 采用先进的计测装置, 控制器采用大型彩色液晶人机触控对话式LCD人机接口控制器,操作简单, 学习容 易,
稳定可靠,中，英文显示完整的系统操作状况、执行及设定程序曲线。
4. 具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，最
大程
5. 度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行；
5.箱体左侧具一直径 50mm 之测试孔，可供外加电源负载配线测试部件。
6.可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲
热冲进行冲击之功能，具备高低温试验机。
7.可独力当作高温箱或低温箱使用,一机三用。
8.具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制
精度高。
9. 先进科学的空气流通循环设计，使室内温度均匀，避免任何死角;完备的安全保护装置，避免了可能发生安全
隐患，保证设备的长期可靠性。
10.可设定循环次数及除霜次数自动(手动) 除霜。
11.出风口于回风口感知器检测控制，风门机构切换时间为10秒内完成，冷热冲击温度恢复时间为5分钟内完成。
12.运转中状态显示及曲线显示,发生异常状况时,萤幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现
输入电力不稳定时,具有紧急停机装置。
13. 冷冻系统采用复叠高效低温回路系统设计，冷冻机组采用欧美原装进口压缩机，并采用对臭氧系数为零的绿色环
保（HFC）制冷剂R507，R23。
14. 强力安全保护功能：电源过载保护、漏电保护、控制回路过载、短路保护、压缩机保护、接地保护、超温保护、
报警声讯提示等。
应用行业：
适用于航空、军工、 舰船、电工、电子、仪器仪表；医疗器械；民用核能；高等院校；科研实验所；商检仲裁、
技术监督部门；建材陶瓷；石油化工等产品整机及零部件的高低温冲击试验。

技术参数:


配置：

序号	设备	牌子型号	产地	数量	图片
1	控制器	TEMI880	韩国	1台
2	压缩机	泰康	法国	2台
3	蒸发器	中力	台湾	1
4	丹佛斯膨胀阀	丹佛斯	丹麦	1
5	干燥过滤器	丹佛斯	丹麦	1
6	扳式换热器	高力	台湾	1
7	冷凝器	科力威	台湾	1

箱体结构：
试验箱包含以下系统：1、主箱体；2、加热系统；3 、空气调节系统；4、 制冷系统5、电器控制测控系统；6、安全保护装置。
试验箱为整体焊接式结构，大门为前单开大门，从右往左开门，箱体右面为控制柜，里面装有线路板等电器元件，控制柜顶部安装有冷却风扇以帮助电控柜快速散热，控制仪表安装在控制柜正面，操作面板位置和高度依据人体工程学设计，箱体后部为压缩机组，安装有制冷机组一套，通过铜管与箱体连结。


加热系统：


空气调节系统：
试验箱工作室后部装有空气调节系统一套，空气通过长轴鼓风机带动离心风叶吸入风道后，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器输出量，经过蒸发器，加热器，湿度蒸汽管，通过过强制通风，快速加温，降温、加湿，除湿，然后将处理后的空气再输送到工作室内，经过多次试验室内部重复循环，直到空气达到试验所需的各项技术指标


制冷系统
为了满足低温工况的需要，试验室采用了一套原装进口复叠式低温制冷压缩机组，根据试验条件，控制系统自动调节制冷机运行工况。
恒温和降温时由电磁阀控制冷量输出大小，可比传统冷热平衡方法节约30%左右的能源，极大的降低用户的使用成本。此方法是我公司经近一年的烤机试验，多次数据比对而改进的，并于2007年5月正式运用于我公司的试验箱上
试验箱制冷铜管采用优质无氧铜管，焊接时采用充氮焊接技术，可确保焊好后的铜管内壁无氧化物产生，焊接处铜管外壁使用了各种密封方式，杜绝了焊料与空气接触后产生铜锈导致制冷剂泄露的现象，从而保证制冷系统安全稳定运行


测控系统：
温湿度控制器
采用TEMI高精度可编程温湿度控制器，该控制器采用7彩色液晶显示屏，屏幕分辨率为：800×480(真彩)。设定方式为全中文菜单，触摸屏输入,可显示设定温湿度，实测温湿度，试验参数、曲线、总运行时间、段运行时间，加热，加湿器工作状态，同时具有开机自检，试验程序自动运行及PID参数自整定,故障报警及原因显示，并有处理提示功能，日历定时功能(自动启动及自动停止运行)等，带有LAN接口.可与计算机连接，随机赠送工作软件一套（含通讯协议书），用户通过自备的电脑可打印试验曲线。通过通讯协议，用户可自编程序。通过网线接口，可实现远程监控功能


制造技术及工艺：


安全保护措施：
  为保证设备正常运行，试验室具备以下安全保护及报警功能，当故障发生时，有声光信号输出


设备使用条件：
重要申明：下述条件是正常安装和使用所必须具备的条件，除特别说明外，均由客户自己提供或保障


禁测物品
(一)、爆炸物：
1．硝化甘醇(乙二醇二硝酸酯)、硝化甘油(丙三醇三硝酸酯)、硝化纤维素及其它爆炸性的硝酸酯类。
2．三硝基苯、三硝基甲苯、三硝基苯酚(苦味酸)及其它爆炸性的硝基化合物。
3．过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
(二)、可燃物：
1． 自燃物： 金属："锂"、”钾”、"钠"、黄磷、硫化磷、红磷。 赛璐璐类：碳化钙(电石)、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2． 氧化物性质类：
(1) 氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
(2) 过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类。
(3) 过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。
(4) 硝酸钾、硝酸钠以及其它的硝酸盐类。
(5) 次氯酸钾以及其它的次氯酸盐类。
(6) 亚氯酸钠以及其它的亚氯酸盐类。
(三)、易燃物：
(1) 乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。
(2) 普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。
(3) 甲醇、乙醇、二甲笨、酸醋戊酯及其它燃点在0℃以上低于30℃的物质。
(4) 煤油、汽油、松节油、异戊醇、酸醋及其它燃点在30℃以上低于65℃的物质。
(四)、可燃性气体：氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度为15℃时1大气压情况下可能会燃烧的气体。
