SHK-A108电脑式万能材料试验机 30吨
适用功能
适用于金属及非金属材料的测试，如橡胶、塑料、电线电缆、光纤光缆、安全带、保险带、皮革皮带复合材料、塑料型材、防水卷材、钢管、铜材、型材、弹簧钢、轴承钢、不锈钢（以及其它高硬度钢）、铸件、钢板、钢带、有色金属金属线材的拉伸、压缩、曲、剪切、剥离、撕裂、两点延伸（需另配引伸计）等多种试验.

适用行业
广泛应用于计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

产品特性
采用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；自动记录最大点、断裂点、指定点的力值或伸长量；采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到先进水平。
附件选择

钢材拉伸夹具	钢棒拉伸夹具	钢片弯曲夹具		安全帽压缩
剪切夹具	三点抗弯夹具	抗压夹具	穿刺夹具	拉伸夹具

技术参数

n产品特点与性能概述
n设备主要构成：
SHK-A108微机控制电子万能试验机为机电一体化产品，主要由主机（包括机架、底座、传动系统）、夹具、
变形测量系统、软件系统、电气系统构成。
n机械工艺结构：
主机架主要由底座、四根立柱和两根丝杠构成双臂框架结构；传动加载系统采用交流伺服电机及同步齿形带
减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载，试验机同轴度好（<8%）上中下梁采?球
墨铸铁，抗拉强度达到是60k(600MPa)，其屈服强度也达到是40k(400Mpa)。球墨铸铁的耐腐蚀性和抗氧化
性都超过铸钢。由于球墨铸铁的球状?墨微观结构，在减弱振动能???，球墨铸铁优于铸钢，因此更加有
利于降低应?，本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。
机架强壮的自润滑导向光杆增加设备的横向刚性，确保横梁线性运动它能够使十字接头准确对齐，保证同轴度
减少测量数据的差异关键受力部件采用铸钢整体制造，保证机架的整体刚度。研磨级预加载滚珠丝杆和重载轴
承确保设备长期零间隙运行，噪声低，试验结果精确，重复性好。

滚珠丝杆副结构

l 产品特点概述：
n 主机外观：采?喷涂氧化?艺，模具?次成型，美观??。

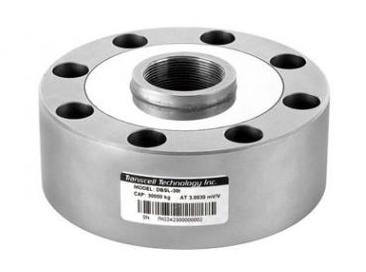

n 测?传感器：采?进口?稳定性、?精度应变?式负荷传感器；?稳定性的精密测量系统保证全程分辨率不变，确保试验??值误差最?不超过&plusmn;0.5%；可根据不同?式使?多个负荷传感器，实现多范围的试验?量程测量；温度补偿好、灵敏度?、刚性?、长时稳定性好。
u 紧凑型设计节省了垂直试验空间
u 安全载荷：150%额定载荷
u 拉伸和压缩载荷下线性度优异
u 纵向和横向刚性高
u 载荷传感器从其容量的0.4% 到满量程，无精度损失
u 载荷精度为指示载荷的0.5%

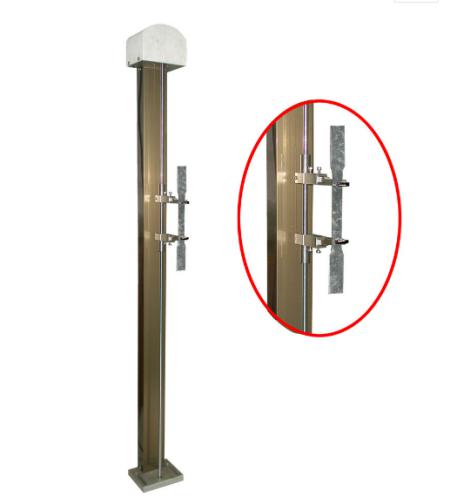

变形测量系统：根据不同材料、不同规格配备多种电?引伸计，还可配备数字式?变形测量系统（变形测量范围宽、
准确度?、响应快的测量系统）。可实现变形较?的材料如橡胶、塑料等的?准确度测量。


电子引伸计                             大变形引伸计
■ 控制传动系统：采?国际领先的全数字式交流伺服器，控制精度?、?响应频率的交流伺服电机，保证传动系统效率?，噪?低，传动平衡，并保证速度允许误差不超过&plusmn;0.2%；试验速度范围宽：0.001~500mm/min?级变速。采?圆弧齿同步带传动，具有传动精度?，传动效率达到98%，传动平稳且噪??等优势。

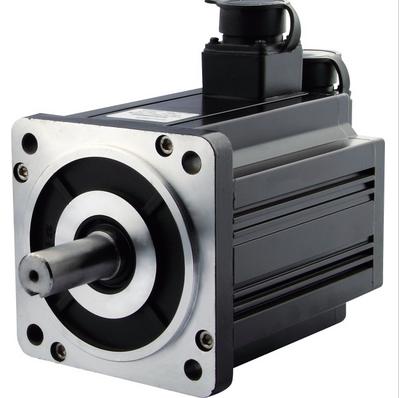

u 进口交流伺服电机，精心设计的传动结构
u 选用圆弧形静音同步带，效率高，噪声低
u 为我们的设备提供良好的动力特性，可靠性、少维护性以及良好的力/速度特性

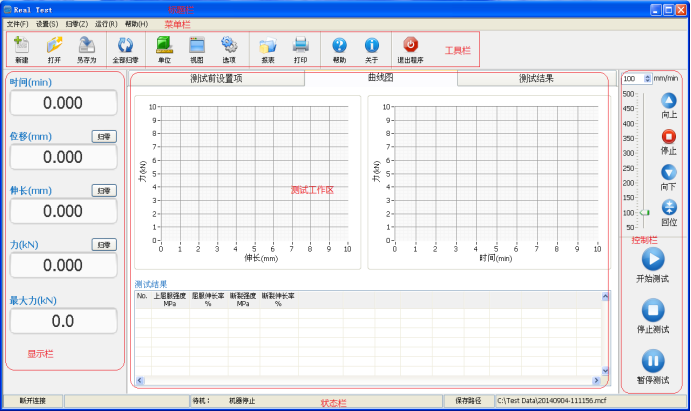

■ 测控系统：实时、动态显?试验过程及试验曲线，通过模块化软件进?数据处理，对曲线放?进?数据再分析
和编辑，输出不同格式的试验报告和曲线图样，并?持联?进?数据传输。
■ 专业、安全、?性化设计：急停控制开关，在遇到紧急情况下，能够可靠地锁定设备；限位，有效保护设备；
软件、硬件多重保护，保证设备及?员的安全。

电源及急停开关
■ 低周疲劳及持久试验：设备具有低周疲劳试验功能，增加配件可以满?功能低周疲劳及持久试验功能
n 控制及测量系统的技术优势与软件功能概述：
n 控制系统优势特点：
l 高效专业的控制平台
是专用于自动控制的IC，内部是DSP+MCU的组合。它集成了DSP运算速度快和MCU对I/O口控制能力强的优点，其整体性能明显优于单纯的DSP或32位单片机。其内部集成了硬件的电机控制所需模块，例如：PWM，QEI等。使系统的关键性能完全由硬件模块保证，保证了系统的安全平稳运行。
n 以硬件为基础的并行采样模式
本系统的另一亮点是采用了专用ASIC芯片。通过ASIC芯片可对试验机各传感器信号实现同步采集，使我们在国内首家实现真正以硬件为基础的并行采样模式，避免了以往对各传感器通道分时采样造成的载荷和变形不同步的问题。
n 位置脉冲信号硬件滤波功能
光电编码器位置捕获模块采用专用硬件模块，内置24级滤波器，对采集的脉冲信号进行整形滤波，避免了位置脉冲捕获系统因干扰脉冲的出现而造成错误计数，更有效的保证了位置精度，使位置脉冲捕获系统能稳定可靠的工作。
n 控制功能底层实现
专用ASIC芯片分担了采样、状态监控等一系列外围工作，而通讯等相关工作由内部硬件模块实现，所以DSC更能专注于控制PID计算等主体工作，不仅更加可靠，而且控制的响应速度更快，从而使我们的系统由控制板最底层运算就完成了PID调整与控制输出，真正实现了闭环控制在系统底层完成。



n主机设备标准配置




n夹具与钳口配置



n 扩展配置(选配)




软件特点:
一.全电脑伺服控制材料试验机软件功能介绍

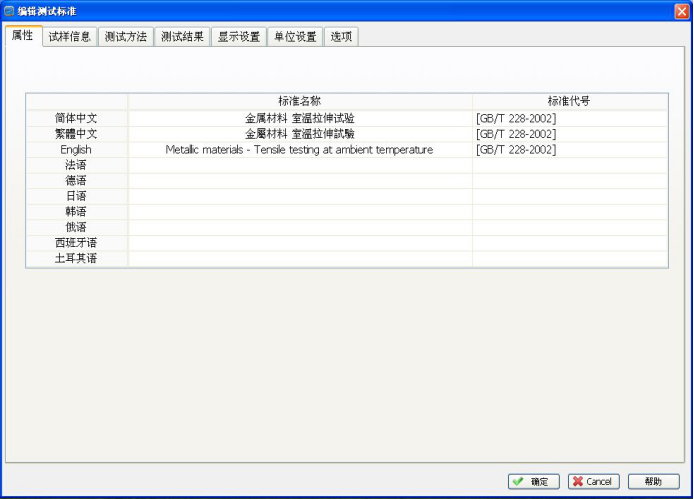

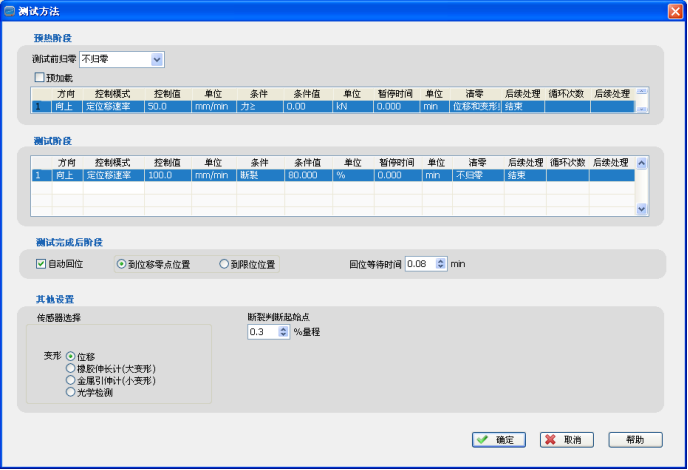

A. 测试标准模块化功能:提供使用者设定所需应用的测试设定，范围涵盖GB、ASTM、DIN、JIS、BS&hellip;等测试标准规范。
B. 试品资料:提供使用者设定所有试品数据，一次输入可重复使用。并可自行增修公式以提高测试数据性。

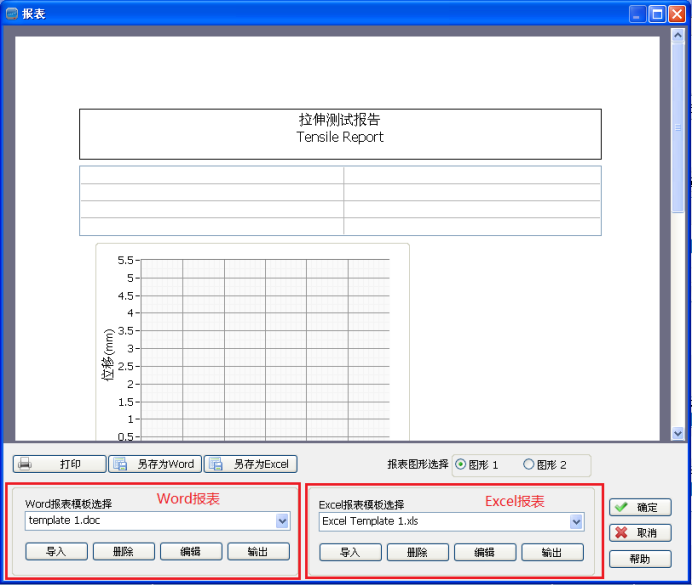

C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择喜好的报表格式（测试程序新增内建EXCEL报表功能扩展了
以往单一专业报表的格局）
D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，长度单位mm、cm、inch。

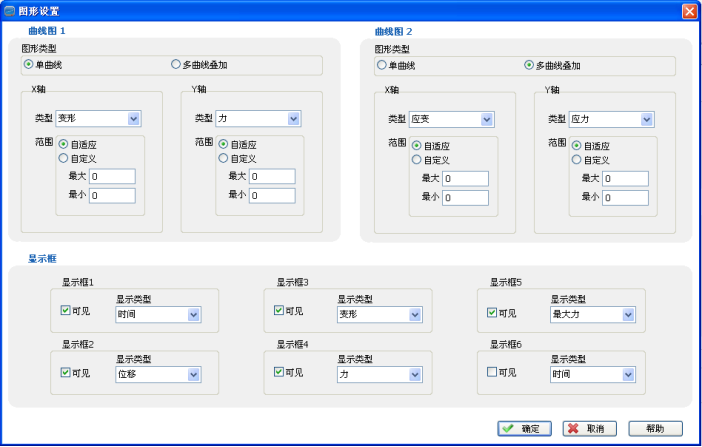

E. 图形曲线尺度自动化(Auto Scale)，可使图形以较佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位
移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
F．测试结果可以EXCEL格式的数据形式输出。

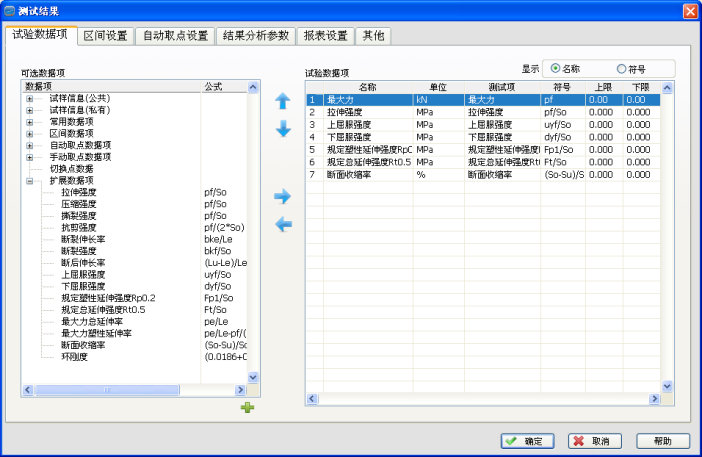

G. 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、环法、逐步逼近法、非比例延伸
强度、抗拉强度、抗压强度、任意点定伸长强度、定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值
净能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。备份：测试数据可保存在任意硬盘分区。。
H．软件具有历史测试数据演示功能。
