壹﹑概  述

一﹑用途:

本机用于测定多孔弹性材料的凹入硬度。可测定聚氨脂海绵泡沫试样进行国家标准的规定测试，准确测出海绵、泡沫等材料的压陷硬度。另也可用于对已生产出的座椅泡沫（如靠背、座垫泡沫等）进行规定压陷硬度的测量，准确测出座椅各泡沫件的压陷硬度。

二、原理：

海绵泡沫压缩应力试验将试样置于上、下压盘间，上压盘以规定速度向下压缩一定尺寸的试样至国家标准要求的A法（B法、C法）所规定的凹度时，其上的荷重元将感应到的压力反馈给控制器处理并显示，从而测得海绵、泡沫等试样等材料的压陷硬度。

三、功能特点
1、自动清零：计算机接到试验开始指令后，系统自动清零。
2、自动返程：试样断裂后，自动返回初始位置。
3、自动换档：根据负荷的大小，可切换不同的档位，确保测量精度。
4、改变速度：本机可根据不同的试样，任意改变试验速度。
5、示值校验：系统可实现力值的准确标定。
6、控制方法：根据试验需要可选择试验力、试验速度、位移、应变等试验方法。
7、一机多用：配备不同规格的传感器，可实现一机多用。
8、曲线遍历：试验完成后，可用鼠标任意找出试验曲线逐点的力值和变形数据并分析。
9、显示：数据和曲线试验过程动态显示。
10、结果：试验结果可存取，对数据曲线进行分析。
11、限位：具有程控和机械限位。
12、过载：当负荷超过额定值时自动停机。

四、技术参数

1、控制方式：触摸屏控制；
2、感应方式：精密荷重元；
3、容 量：200kg；
4、单位切换：Kg、N、LB；
5、上 压 盘：直径200mm，底部圆角R1mm；
6、下 平 台：420×420mm，透气孔直径6mm，间距20mm；
7、最大行程：75mm；
8、测试速度：100±20mm/min；

9、动力来源：伺服马达；
10、传动方式：精密滚珠丝杆；
11、电 源：单相，220V，50Hz/60Hz，2.5A；
12、重 量：160kg；

贰﹑仪器说明

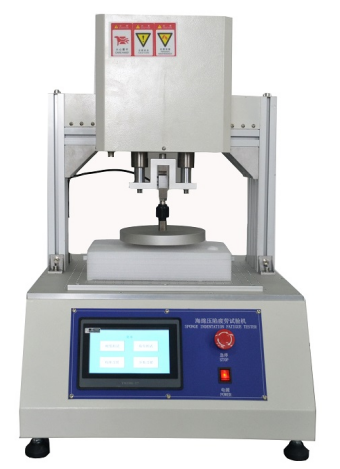

一﹑仪器图片：

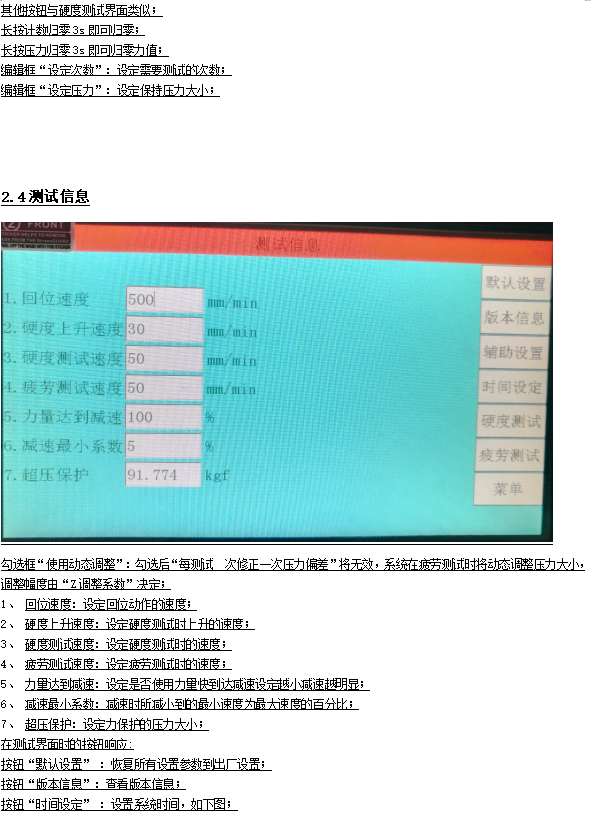

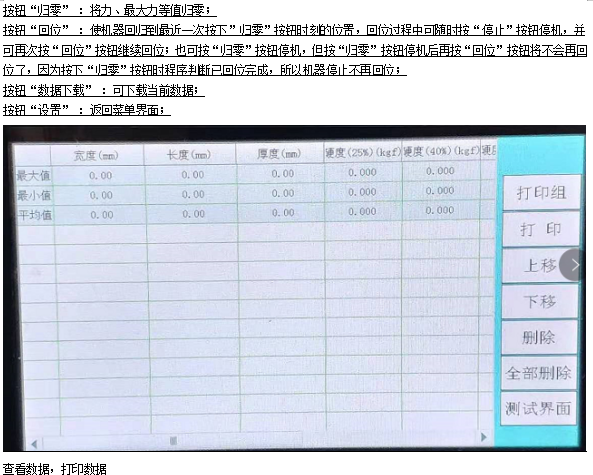

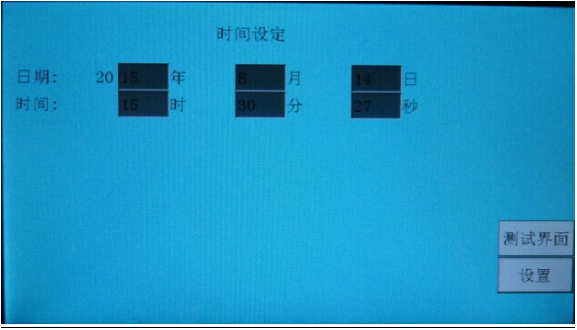

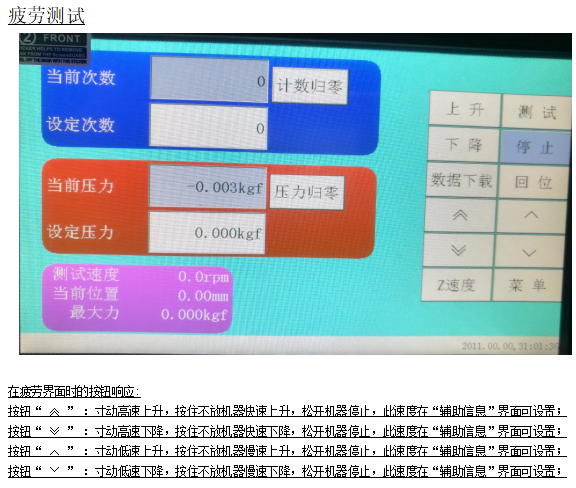

二、操作说明：

2.1开机后进入菜单界面

2.2硬度测试

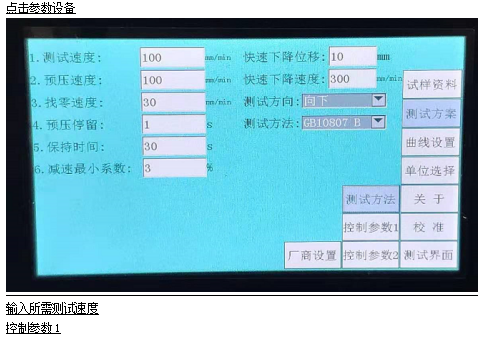

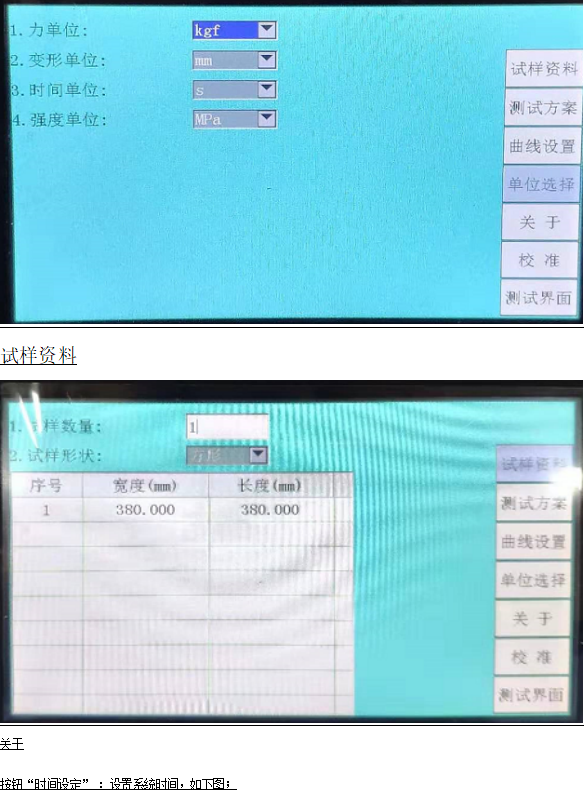

2.3参数设置

叁﹑仪器安装

一、电源条件：请依本机标示配置正确电源。

二、运行环境要求： 室温条件。

三、本机放置注意地面之平坦，安装时请使用水平仪调整机器水平。

肆﹑操作规范

操作步骤 :

 1.本机放置注意地面之平坦，安装时请调整机器水平

 2.将测试样品放置在测试平台上。

 3.接入220V电源，按下电源开关，指示灯亮。

 4.在控制器上选择对应的测试方法，设定好测试参数。

 5.启动机器，根据标准要求得到试验数据。

伍﹑保养程序

一﹑机器随时保持清洁并注意夹具设定位置。

二﹑定期检视移动横梁，保持少许润滑油。

三﹑绝对禁止测试超过本机力量范围之试件。

四﹑控制器为触摸屏，禁止用尖物刺、刮其表面以免造成损伤；

伍﹑应确保机器使用环境温度在：10~35℃以内，湿度在：35~75%RH以内；

陆﹑经常检视运动部件螺丝有无松动，如有松动请将其锁紧；

柒﹑质量保证

一﹑质量保证事项

本试验机自出厂日期起免费服务期限为一年(消耗品不在免费范围内,不含差旅费)。

二﹑免费服务之主要凭证

当服务事项有争议时主要依本公司出具之<保证书>为凭证。

  故： 1.请贵公司妥为保存<保证书>，如有遗失应于一个月内与本公司客服部联络报备。

2.<保证书>若经涂改或未加我司之印章，则无效。

三﹑遇下列情况,虽在有效保证期限内，亦得酌收技术或材料费

1. 由于天灾地变而损毁。

2. 由于使用者之过失或操作错误以致故障。

3. 未按规定使用电源电压导致损坏。

4. 自行拆修以致损坏。

5. 借给他人使用以致故障。

6. 自行改装以致故障。

7. 自行校正以致故障。

8. 转移或运送不慎而故障。

9. 远程地区之服务。

四﹑注意事项

凡原上海地区安装使用之本公司产品，如将产品移往上海以外地区使用时，不论是否在保证期限内，服务人员之交通费及出差费，概由客户支付。
