亲爱的用户：

感谢您购买检卓折弯机，在您启用折弯机前，请仔细阅读说明书，相信它能让您的折弯机发挥最大的作用。阅读完说明书后，请将其妥善保管，以便随时查阅。

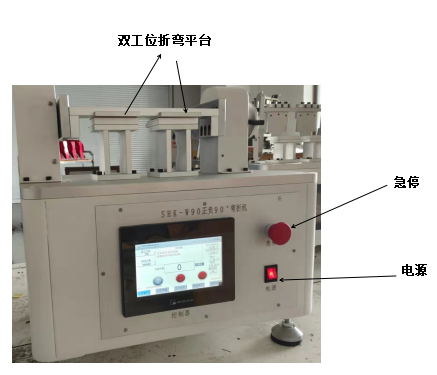

一、示意图

二、设备外形相对参数

1、机型：为矩形箱体型。

2、机体材料：设备外壳采用冷板1.5mm折弯成型，表面高温烤塑（防电、耐腐蚀），工作台为铝合金材质，表面喷砂靓颖处理。

3、相关设备尺寸：折弯机主体：530mm*430mm*530mm    操作面板：  380mm*210mm

三、设备类型及技术指标

1、电源：电源为两相三线制AC220V±10%  50HZ

2、设备功率：500 W

3、工作温度：室温

4、测试角度精度：±0.1°

5、折弯角度：0°-270°（角度范围内任意角度可调）

6、弯棒R角：0.1-6mm（R角范围内可调）

7、测试速度：0-40次/min（速度范围内可调）

8、测试停留时间：1-999s（停留时间范围内可调）

9、折弯工作台：双工位

10、测试次数：0-99999次（次数范围内可设）

11、驱动：伺服电机驱动，同步带1比1传动

12、控制系统：三菱PLC触摸屏控制系统

四、相关控制单元说明

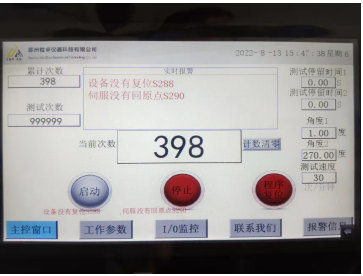

  工作界面见下图

1、在折弯机上电后，请打开急停按钮，折弯机会处于抱死状态，这个状态为折弯机工作前的待命状态，不可用手掰动折弯机，如果掰动会导致折弯机故障（当急停处于关闭状态，可掰动折弯机）。

2、无论折弯机在任何角度请点击控制屏的程序复位，折弯机会停留与180°的位置，可在180°位置处的测试工位台上安装对应的测试样件。

3、程序复位、试样安装在工位后，请设置对应的折弯试验的速度、测试次数和折弯角度（角度1为小角度、角度2为大角度）。

4、测试停留时间1和测试停留时间2，分别对应角度1和角度2的停留时间设定。

5、设置好折弯试验的条件后点击启动。

注意：在每次重新试验时请将上一次的试验次数清零长按3秒

五、储运、贮存条件

 包装后的折弯机应贮存在相对湿度不大于80%，无腐蚀性气体和通风良好的室内。

六、结构概述

本设备采用三菱PLC触摸屏控制和伺服电机驱动，同步带1比1传动的动作方式、来实现折弯试验的要求、通过编码器对折弯角度的检测来测量折弯的对应角度。

七、注意事项

１．设备工作时请勿将手靠近折弯机，以保证使用安全。

２．设备周围请勿放置其他容易飘动的物品，防止无人看管时导致容易飘动的物件进入折弯平台。

３．在操作本设备时请阅读完产品书名。

４．箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内。

八、维护保养

1．本设备顶盖上请勿放置任何物品；

2．本设备应经常保持清洁；

3．经常检查开关和触摸屏按键的灵活性；
