一． 概述

说明：试验方法是模拟日常条件下，检验座椅对长期重复性载荷的承受能力。

工作原理：

符合标准：QB/T1952.1-2003

座椅扶手强度和疲劳试验时，将扶手加载块调整到扶手试验部位，通过与水平成45°方向的扶手加载块，对扶手各施加250N力，两个扶手加载模块同时对扶手进行5000次加载。

后续测定变形量参照QB/T1952.1-2003标准规定。

技术参数：

SHK-ZS11座椅扶手强度和疲劳测试机

气缸行程：150mm

冲击频率：20次/min~25次/ min

加载力:250N

计数器：电子式0~999999

高度:可调550mm   宽度可调两侧各:100mm

体积：1700*1100*1450（W*D*H）

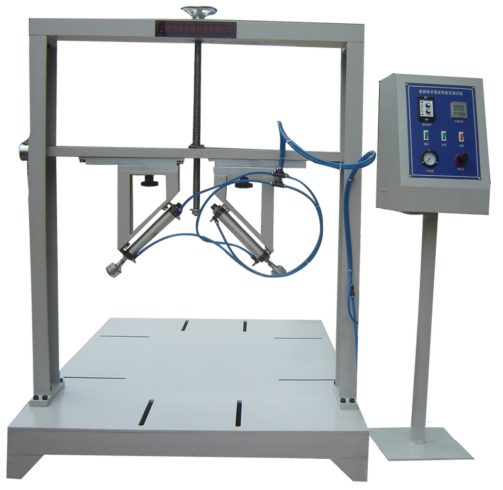

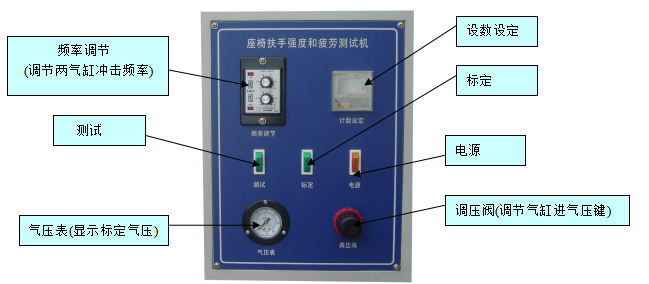

二． 整机外观及操作面板注解

试验准备：

1. 将测试件通过底板四周压块限位在底板上，通过手轮丝杆将活动横梁调整到适当位置，气缸位置通过T型滑轨装置调整两侧对称。

2.接通总电源和总气源，将控制箱上的电源按钮键按到1位接通控制箱电源.

3.将标定键按至1键，调节操作面板上调压阀旋钮，通过气压表显示数据将气压调至相当于250N力的压力（3Kg/c㎡,，0.3Mpa,42.5psi）

4.按下计数设定中RESET键，使计数清零并设定测试次数，通过频率调节将气缸测试频率调至规定范围

5.将标定键复位至0位，将测试键按至1位，气缸工作

6.测试到设定次数后，气缸复位，关闭电源。后续扶手变形量测量参照标准QB/T1952.1-2003

四．保养事项及故障排除

保养事项：

1. 仪器使用前必须放在稳固的地面上

2. 测试过程中不允许搬弄机台

3. 选择相应电源电压，切勿过高，以免烧坏元器件

4. 在仪器出现异常时，请与本公司联系以便及时处理

5. 机器工作时必须有良好的通风环境

6. 气缸杆须及时加润滑油，其它常运动零部件也须常加润滑油

7. 每次试验完毕，清理机台，保持机台清洁

8. 控制箱部分须用干布擦拭，不可用湿布

故障排除：

1. 如果打开电源没有显示，说明没有接通电源或电源指示灯损坏，若电源指示灯损坏，须更换。若电源端子没有电源输出请检查电源线或通电插座。

2. 如果接通电源，电源指示灯有指示，按启动键机器不工作，请检查继电器是否有掉线或断线，若有掉线或断线请及时接好，若无掉线或断线情况说明继电器损坏须更换。

3. 如果接通气源，气缸运动速度调不到规定速度，说明气源不畅，请检查是否有漏气、气源接头是否严密或者是电磁阀是否损坏，若损坏请更换。

4. 当试验到计数器设定次数后，气缸仍不停止工作，说明（1）、计数器损坏；（2）、计数器设定次数后，未复位写入。

5. 如果电源指示灯亮，计数器无显示，说明计数器已损坏，须更换计数器。
