SHK-A208微机控制液压疲劳试验机

一、简介

1、该机针对产品受到时间、应力、应变等情况的物理力学试验。系统以垂直加载系统、液压控制系统部分、计算机控制部分共三大部分。其中加载系统用于模拟牙套运动荷载作用，可在牙套正上方加载；加载系统用于模拟垂直上下运动。整个模拟系统安装于缸底座上。

2、整个系统以windows操作系统使试验数据曲线动态显示,试验数据可以任意删加,对曲线操作更加简便.轻松.随时随地都可以进行曲线遍历、迭加、分离、缩放、打印等全电子显示监控。

3、检卓仪器加载动态三闭环测控系统使用最新控制技术，利用检卓公司全新液压加载系统和高糖度位移测控系统，试台速度任意运行。在测力源上使用名牌高精度负载传感器，整个系统能达到0.5级精度以上。

二、控制试验技术

加载采用动态控制系统：

最大量程：100KN,

位移测量：磁致伸缩传感器，精度0.001mm

技术参数：

1．精度等级：1级；

2．最大负荷：100KN

3．有效测力范围：1/500-100%;

4．测力分辨率1/50000，模拟通道动态3万码10kHz；内外不分档，且全程分辨率不变。

5. 试验频率：最高频率：200Hz；

6.最大量程：100KN

7.作动器最大行程：500mm；

8.有效试验宽度：400mm

9．最大振幅：0.01--25HZ(任意调)

10．参照试验振幅：±5mm(任意调)，30HZ；

11. 位移测量精度：0.002mm；

12．变形测量精度：示值的±1%以内；

13．试台装置：快/慢两种速度控制，可点动；

14．试台安全装置：限位保护

15．试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回；

16．超载保护：超过最大负荷10%时自动保护；

17．电压及功率： 380V, 22.0KW

18．主机重量：约1450kg

配置：

1. 100KN主机一台；

2.配置：

①100KN高精度传感器一套；精度FS0.02%：

②高精密自制式作动器一套；（内含进口合金聚氨酯密封件，高精密磁致位移传感系统、前置法兰、双蓄能器、位移分辨率可达到0.002mm）

③世界等级意大利ATOS伺服阀控制系统一套；

④自制组合式50L/min液压控制系统一套；（压力25MPa,22.0kw电机一套、日本不二越齿轮泵一套、内置不锈钢邮箱一套、板式热交换系统一套、黎明清洁过滤系统一套）

3. 检卓仪器加载动态疲劳三闭环测控系统及软件一套；

4．工装配置：

①专用液压自动装夹工装夹具一套；

5.软件系统一套；

6.操作说明书及数据联接线一套；

7．工业电脑一套；

8.惠普彩色打印机一套；

控制系统

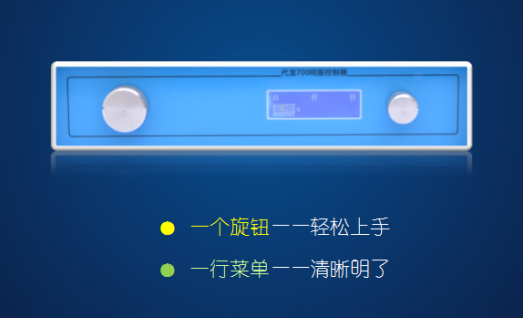

控制系统采用我公司全数字液压伺服控制器。

主要配置：

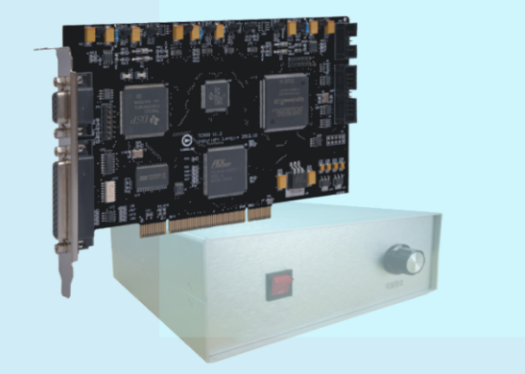

◎支持多路闭环的基于DSP的核心控制模块；

◎带有三个传感器的信号调理单元（力、位移、变形）

◎二级伺服阀驱动单元

◎试验控制软件系统

主要技术指标

◎控制模块：可实现闭环控制功能，可任意采集信号进行全数字闭环控制，闭环控制频率10kHz；

◎伺服阀驱动单元：喷嘴伺服阀的驱动控制；

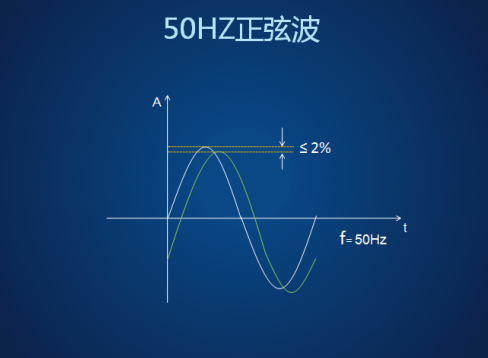

◎波形发生器频率范围：0.001-10Hz，频率分辨率：0.001Hz；

◎可实现SN任意个试样的曲线绘制，振幅和频率任意自动调整；

◎控制波形：正弦波、三角波、方波、锯齿波、半正弦波、半三角波、随机波以及外部输入波形等；

◎控制方式：力、位移和变形闭环控制，可实现任意控制模式的平滑切换；

◎系统具有传感器标定和清零功能；

  ◎完善的液压站监控功能，可监控油温，压力等；

主要配置：

◎支持多路闭环的基于DSP的核心控制模块；

◎带有三个传感器的信号调理单元（力、位移、变形）

◎二级伺服阀驱动单元

◎试验控制软件系统

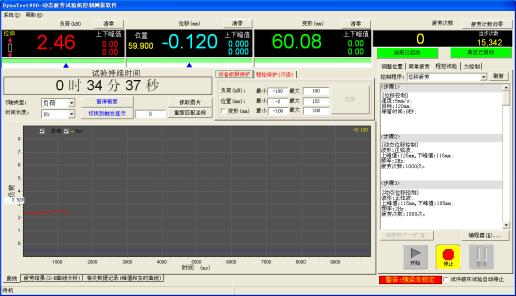

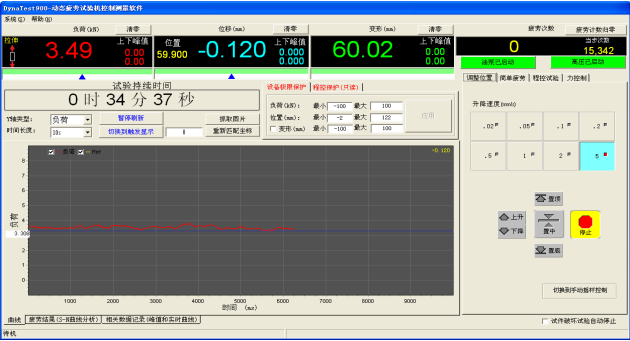

四、软件控制系统

试验软件直观，可读性强；

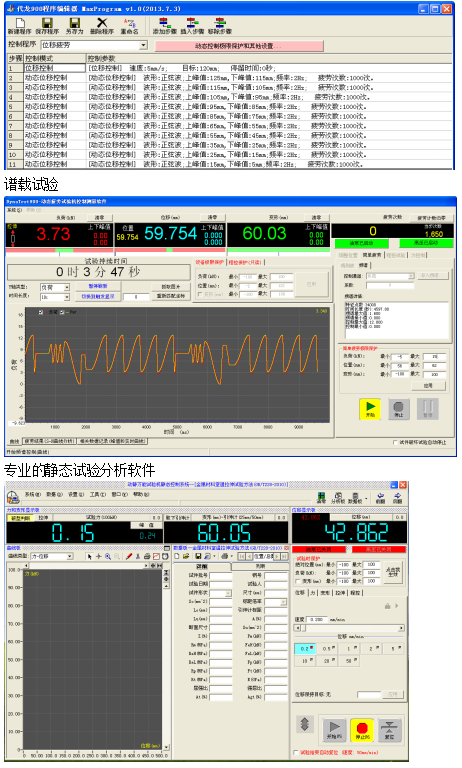

程序试验

方便易学的编程软件

五、 质量保证及售后服务承诺

1．保修范围：

试验机主机在正常使用的情况下由检卓公司保修一年，终身维修服务。主机因非人为原因造成的损坏，免费修理及更换零部件。

2．培训：

a．本试验机到需方场地二日内，我方人员到场调试，免费为需方2-4名操作人员进行培训，培训地点在需方公司内。

b．培训必须达到能正确使用试验机、软件操作和一般维护和故障处理为止。

3．维修服务：

a．咨询服务：供方随时电话或书面解答产品使用的疑问。

b．故障保修期内，供方4小时内为用户做出故障排除方案并通知用户，如解决不了，48小时内供方派人上门服务。

c．保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。

d．如需更换设备另部件及送修，保证在七个工作日内解决。

4．以下情况不属于保修范围：（但我方仍保证急客户之所急，积极配合，及时排除故障，仅收取维修成本费。）

a．因不正常操作及人为或自然灾害引起的故障或损坏。

b．非经培训专业人员操作引起的一切故障。

c．未经我方同意自行拆卸改装任何部分（如微机、主机、线路等）造成的损坏。

d．未经我方同意任意安装有病毒软件，任意删除计算机文件或自解注册号造成试验机不能工作。

5．更新服务：

a．免费为用户升级试验软件，相应所需的培训并免费提供优惠为用户扩展实验功能。（仅供同类产品）

        b．用户向我公司购买的其它附件只收取材料费和加工费，不收取管理费。

技术情报和资料的保密

   1、本技术方案属于我企业技术资料，客户应对我方提供的技术情报和资料承担保密义务。无论本方案是否被采纳，本条款长期有效。

2、我方对客户提供的技术情报和资料亦应承担保密义务。

    3、本技术协议书的解释权归苏州检卓仪器科技有限公司所有。
