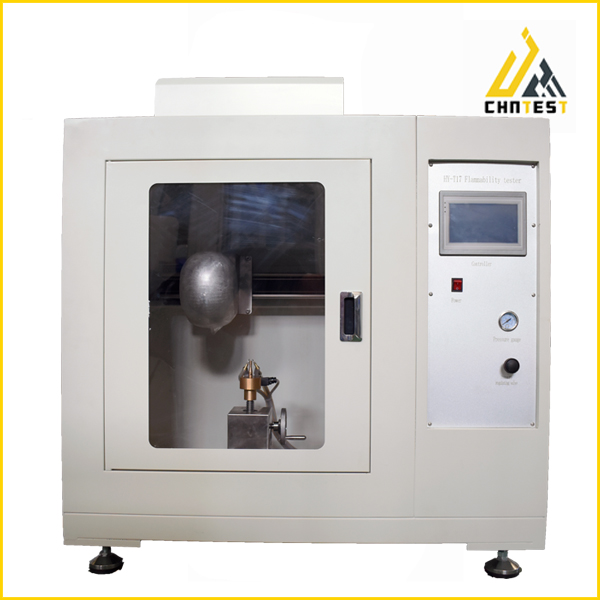

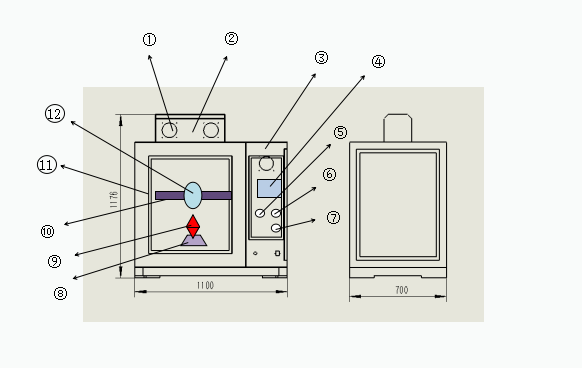

一、示意图

  注释：1.排气风扇  2.排气风罩  3.配电柜  4.plc控制器  5.电源开关  6.燃气气压表  7.燃气调节阀
                    8.点火器升降台  9.点火器  10.头模滑轨  11.设备主体  12.金属头模

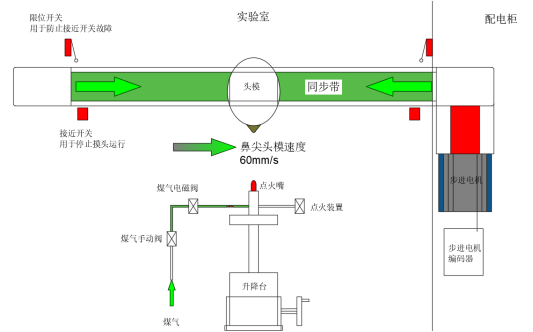

     设备运行组成：
设备驱动由步进驱动器、步进电机组成，机械传动由电机联轴器、皮带滑轨组成。

二、设备参数

1、类型：             口罩阻燃性能试验机
2、箱体材料：         设备外壳采用冷板1.5mm折弯成型，表面高温烤塑（防电、耐腐蚀）
3、相关设备尺寸：     试验机主体尺寸 1100mm*700mm*1176mm
4、电源：             AC220V±10%   50HZ  功率：300W
5、使用温度：         20-80℃
6、系统精度：         ≤0.5%
7、接近传感器：       接近传感器采用OMRON TL-Q5MC1-Z系列（头模防撞）
8、头模防撞保护：     限位开关
8、驱动：             采用步进驱动器（采用环形变压器供电 AC80V），步进电机
9、PLC控制器：        采用高精度触摸屏控制方式
10、电流动作断路器：  电流动作断路器DELIXI  DZ47sLE系列,230V 50HZ
11、交流接触器：      德国西门子SLEMENS 3TS30-10E系列交流接触器，动作电压AC400V
12、电源模块：        输出DC24V
13、头模滑轨：        采用高精度皮带滑轨
14、头模：            采用高强度合金、根据EN149标准精加工而成的金属头模
15、燃烧器升降台：    高精度丝杆手动减速机
16、燃烧嘴：          根据EN149标准精加工而成
17、点火器：          采用高灵敏电弧点火器
18、火焰调节范围：    火焰可水平前、后、移动50mm
19、金属头模鼻尖速度：金属头模鼻尖线速度60mm/s

20、温度传感器：       直径1.5mm PT100铂金热电偶（火焰温度）
21、火焰高度调节;      纵向100±0.5mm可调节，水平方向前、后50mm可调节。

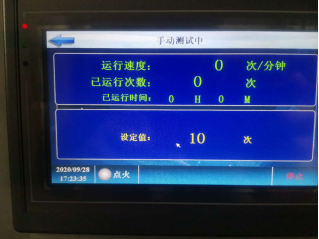

三、控制单元面板

四、操作流程


1、口罩阻燃性能试验机使用电源AC220V  50HZ（注意：电源选择）

2、闭合电流动作断路器

3、闭合船型电源开关

4、打开燃气手动开关阀

5、在设置选择界面内选择控制方式（列：自动、手动默认为自动。）

6、在启动界面内设置试样所需试验次数（0到10000次可设置）

7、在试验界面内点击点火，再根据试验需求，手动调节火焰高度试验开始。

8、点击启动按钮进入试验界面，头模开始运行（试验界面体现，运行速度、已运行次数、已运行时间）

9、试验结束后燃气通过电磁阀自动关闭断开，再闭合然气手动阀，最后关闭设备电源。

五、储运、贮存条件
包装后的口罩阻燃性能试验机应贮存在相对湿度不大于80%，无腐蚀性气体和通风良好的室内。

六、安装方法
 1．打开外包装，取出设备；
2．设备应放在坚固平稳的平面上，并使其保持水平状态
3．设备背面距墙壁必须留有50cm以上的空隙，两边必须留30cm以上的空隙；
4．将所配电源线插入配电箱内，请按照电器原理图进行操作
5. 将燃气接入设备
七、注意事项

1.口罩阻燃性能试验机外壳必须有效接地，以保证使用安全。

2.面罩机械强度试验机相应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。

3.样品框内物品放置切勿过挤。

4.设备外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内。
八、维护保养
1．本设备样品试验箱内请勿放置任何物品；

2．本设备应经常保持清洁；

3．经常检查开关和仪表按键的灵活性；

4．保养时必须将电源开关关闭，并拨下电源插头，燃气手动机械阀应常闭。
九、故障处理
