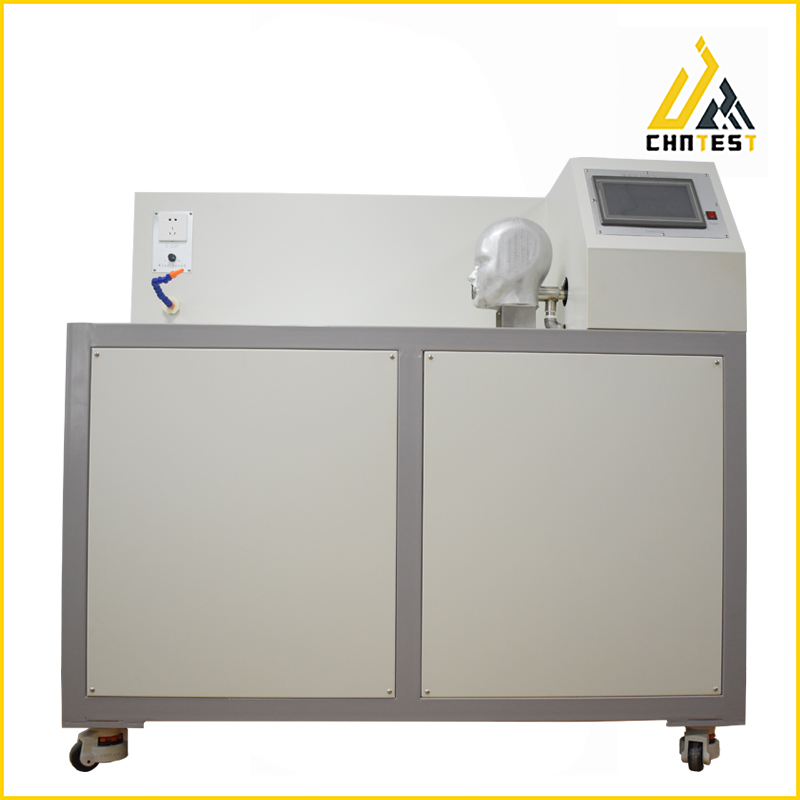

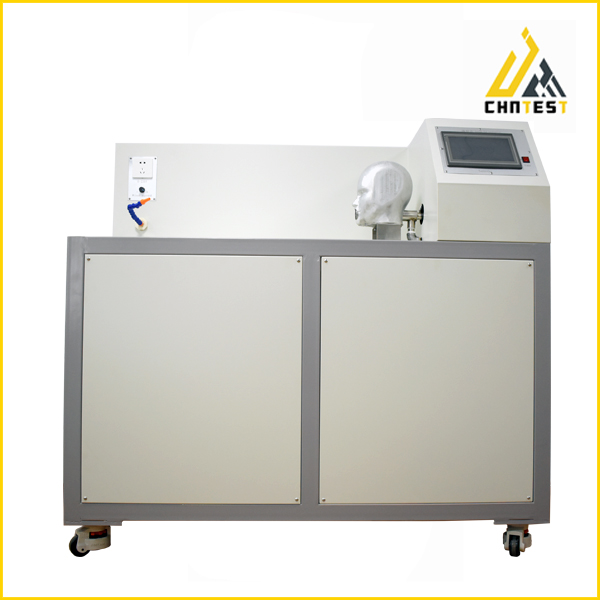

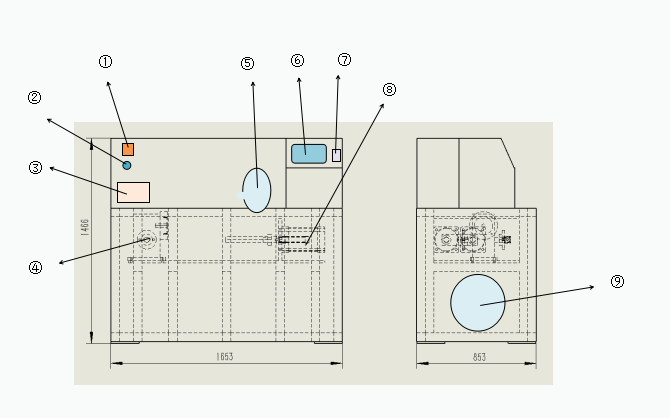

一、示意图

              注释：1.环境风机电源插板  2.环境风机流量调节器  3.环境风机  4. 3个模拟肺+1个采样肺
5.金属头模  6.PLC控制器  7.船型电源开关 8. 变频电机  9.CO2稳定罐

     设备运行组成：
设备驱动由变频驱动器、变频电机组成，机械传动由电机减速机、联轴杆组成。

二、设备参数

1、类型：             防护口罩死腔测试仪
2、箱体材料：         设备外壳采用冷板1.5mm折弯成型，60mm*60mm壁厚2mm方管焊接成型表面高温烤塑。（防电、耐腐蚀）
3、相关设备尺寸：     试验机主体尺寸 1653mm*853mm*1466mm
4、电源：             AC220V±10%   50HZ  功率：600W
5、使用温度：         20-80℃
6、系统精度：         ≤0.5%
7、环境风机：         平衡金属人头面部周围CO2浓度
8、CO2循环风机：      管道内CO2流量循环交通枢纽
9、PLC控制器：        采用高精度触摸屏控制方式
10、电流动作断路器：  电流动作断路器DELIXI  DZ47sLE系列,230V 50HZ
11、交流接触器：      SCHNEIDER LC1D25系列交流接触器，动作电压AC480V
12、电源模块：        输出DC24V
13、驱动：            采用DELTA  MS300系列变频驱动器，变频驱动电机
14、模拟肺：          25个循环/分钟、2.0升/冲程
15、CO2分析仪器：     一个检测输入端CO2浓度、一个检测CO2稳定罐输出CO2浓度、一个检测采样肺中
CO2浓度
16、CO2稳定罐：       将CO2浓度稳定在5% （50000 PPM）

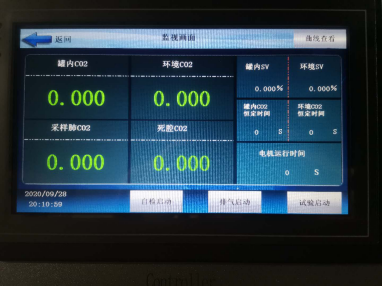

三、控制单元面板

 四、操作流程
 1、防护口罩死腔测试仪使用电源AC220V  50HZ（注意：电源选择）

2、闭合电流动作断路器

3、闭合船型电源开关

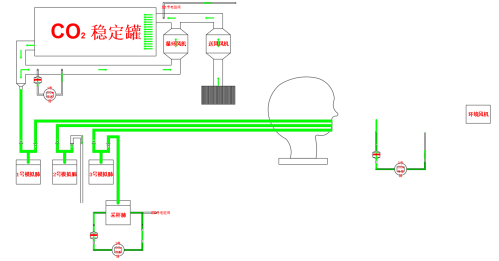

      操作流程：断电开机必须按自检启动按钮让系统进入系统自检状态，其目的是让CO2循环系统内CO2浓度达到5%（50000PPM）（1号CO2分析仪处于工作状态，达到试样测试条件）。当CO2浓度大于试验浓度0.1%，CO2浓度超标，排气启动，环境风机启动对试验条件进行合理改善，让其CO2浓度达到试验条件。接着试验启动模拟肺开始工作，2号CO2分析仪进行工作，采样肺开始工作，3号CO2分析仪器进行工作（工作时间3分钟）。
       试验结束后，请相关工作人员将设备CO2气源断开，关闭电源。

 五、储运、贮存条件
 包装后的防护口罩死腔测试仪应贮存在相对湿度不大于80%，无腐蚀性气体和通风良好的室内。
 六、安装方法
 1．打开外包装，取出设备。
2．设备应放在坚固平稳的平面上，并使其保持水平状态。
3．设备背面距墙壁必须留有50cm以上的空隙，两边必须留30cm以上的空隙。
4．将所配电源线插入配电箱内，请按照正确的方式进行操作。
5. 将CO2接入设备（设备在不工作的状态下请勿将CO2接入）。
七、注意事项
 1.防护口罩死腔测试仪外壳必须有效接地，以保证使用安全。

2.防护口罩死腔测试仪相应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。

3.样品框内物品放置切勿过挤。

4.设备外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内。

八、维护保养
 1．本设备样品试验箱内请勿放置任何物品；

2．本设备应经常保持清洁；

3．经常检查开关和仪表按键的灵活性；

4．保养时必须将电源开关关闭，并拨下电源插头，CO2接入阀常闭。

九、故障处理
